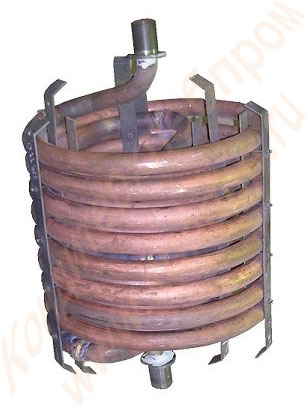

Змеевик медный/нержавеющий к котлу греющему (варочному) 33-2А-10

ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Змеевик 33-2А-10 выпускается как запасная часть к котлу греющему (варочному) 33-2А-10.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

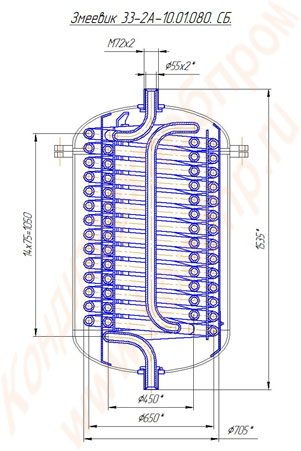

* Длина змеевика в собранном виде в корпусе котла.
Длина змеевика, не установленного в котел: 33-2А-10 составляет 1560±2,4мм

ПОРЯДОК МОНТАЖА ЗМЕЕВИКА МЕДНОГО/НЕРЖАВЕЮЩЕГО В КОТЕЛ

Поставить паронитовые прокладки на штуцера змеевика.
Змеевик установить в греющий котел штуцером внутреннего кольца вниз, совместив упор в днище котла с «лыской» на штуцере.
С внешней стороны днища на штуцер установить прокладку, металлическое кольцо и затянуть его гайкой.
Подогнуть планки крепления колец змеевика так чтобы они приходились ниже края верхнего штуцера.(операция выполняется по мере необходимо
Установить прокладку, смазанную солидолом с обоих сторон, на фланец котла.
Закрыть крышку котла.

Установив крышку котла на штуцер, накинуть диаметрально болты (если отверстия фланца крышки не совпадают с отверстиями фланца котла, то необходимо добиться соосности одного из отверстий фланцев, установив болт, затем в обе стороны от данного болта через одно отверстие накидывать болты и поджимать гайки добиваясь совпадения последующих отверстий фланцев).
После установки всех болтов, затянуть их гайками (следить, чтобы прокладка между фланцами не была смещена).
Установить на выступающий из крышки верхний штуцер змеевика паронитовую прокладку, затем металлическое кольцо и навернуть гайку.
Затянуть гайки на обоих штуцерах змеевика.
Испытать котел (пробное давление жидкости при испытании корпуса котла 9 кг/см²).
Прокладки изготавливать из паронита S = 5 мм.
