КОТЕЛ ВАРОЧНЫЙ Б4-ШКБ-75 (5А)

Артикул:
411
Под заказ
Количество:

КОТЕЛ ВАРОЧНЫЙ Б4-ШКБ-75 (5А)

Предназначен для уваривания сырья, используемого при производстве карамельной, ирисной, желейной масс, различных начинок, мармелада и т.п. Применяется на предприятиях кондитерской промышленности.

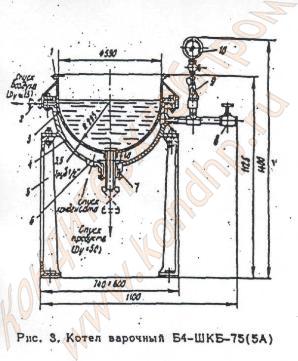

Состоит (рис. 3) из медной полусферической чаши (3), помещенной в паровую чугунную рубашку (4) и обечайки (1). Крепится к стойкам (5) при помощи приливов на паровой рубашке. Снабжен предохранительным клапаном (9) и манометром (10). Греющий пар подается через вентиль (8), воздух спускается через клапан (2), конденсат - через отверстие (6). Готовая масса выгружается через нижний штуцер с краном. Между спускным штуцером и нижним отверстием в рубашке предусмотрено сальниковое уплотнение (7)



Техническая характеристика

Вместимость котла, м3 :

полезная 0,06

геометрическая 0,095

Диаметр котла, мм 590

Вместимость чаши котла, м3 0,06

Объем парового пространства, м3 0,015
Расход пара, кг/ч 55
Давление пара в паровой
рубашке (по условиям заказа,

но не выше), МПа:
рабочее 0,6
при гидравлическом испытании 0,9

Габаритные размеры, мм 1100x760x1400

Масса, кг 300
