Соединение транспортерных лент с помощью замков – удобный и распространенный способ. Замки просто незаменимы там, где для монтажа бесконечной транспортерной ленты необходима полная или частичная разборка транспортера. В зависимости от размеров замки можно применять на валах диаметром от 25 мм.
Замки могут быть выполнены из различных типов стали в зависимости от области их применения.

Замки для полимерных лент

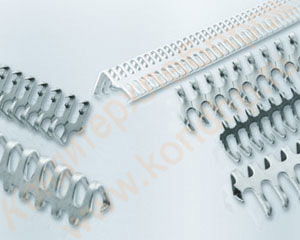

Проволочные замки

Проволочные замки предназначены для лент от 1,5 мм до 9,5 мм и изготавливаются и плоской проволоки (серия SR) или круглой проволоки (серия TR). Крепеж серии SR используется во многих промышленных транспортерных лентах, в сельскохозяйственной и пищевой промышленности, в текстильной и целлюлозно-бумажной промышленности, на упаковочных конвейерах и в других сферах. Проволочные замки серии TR используются для соединения лент для прачечных, в промышленных стиральных машинах, фильтровальных тканях и в сальниках.


Тип Стандартные размеры,
мм
Толщина ленты,
мм
Мин Ø вала, мм Материал
SR01 200, 800, 1000 1,5-2,5 25 SS G
SR07 200, 800, 1000 2,5-3,2 35 SS G
SR15 300, 600, 800 3,2-4,5 100 SS G
SR25 300, 600, 800 4,5-5,6 150 SS G
SR27 300, 600, 800 5,6-7 200 SS G
SR35 300, 600, 800 7-8 250 SS G
SR45 300, 600, 800 8-9,5 300 SS G
TR01-Y 300 1,5-3,0 50 SS -
TR02-Y 300 3,0-4,0 75 SS -
TR01-YU 300 1,5-3,0 50 SS -
TR01-DU 300 1,0-2,5 75 SS -

*SS – нержавеющая сталь, G – гальванизированная сталь
**D – плоская проволока, U – с удлиненными витками, Y – круглая проволока

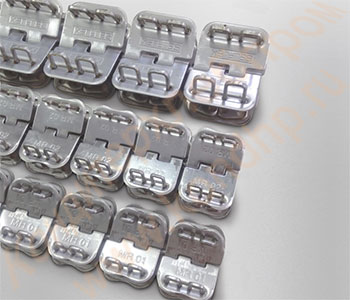

Шарнирно-скобочные замки серии MR

Замки данной серии идеально подходят для полимерных лент из ПВХ, полиуретана, силикона, хитрила , толщиной от 1,5 мм до 6,5 мм. Используются в пищевой, деревообрабатывающей, упаковочной и сельскохозяйственной промышленности, для транспортировки строительных материалов и др. Замки MR отличаются наилучшим соотношением цены и прочности, а также простотой установки.

Тип Стандартные
размеры, мм
Предел прочности
на разврыв, kN/m
Толщина ленты, mm Мин Øвала, mm Диаметр штыря, mm Материал
MR01 600, 800, 1000 17 1,5 50 2 SS G
MR02 600, 800, 1000 28 3,2-5,5 70 3,6 SS G
MR03 600, 800, 1000 35 4,5-6,5 100 4,0 SS G


Замки для резиновых лент
Горнодобывающая промышленность, производство строительных материалов, металлургия, зерновые элеваторы и соляные шахты предъявляют повышенные требования к прочности замков, используемых для соединения резиновых лент. Поэтому для работы в тяжелых режимах эксплуатации мы предлагаем специальную линейку замков, выдерживающих нагрузки от 500 до 1000 N/mm.

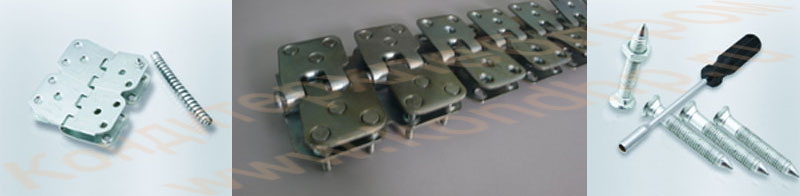

Шарнирные замки

Замки MR05 предназначены для соединения лент толщиной до 8-10 мм и отличаются способностью работать на валах небольшого диаметра, обладая при этом высокой прочностью.

Шарнирная конструкция замков обеспечивает разъемное соединение лент, а разработанная и запатентованная нашей фирмой система соединения болтов обеспечивает легкий монтаж крепежа без использования дополнительного оборудования.

Замки MR05 эффективно используются для соединения лент, транспортирующих песок, гравий, щебень, зерно и другие продукты горнодобывающей, металлургической и сельскохозяйственной промышленности.

Тип Предел прочности на разврыв, kN/m Толщина ленты, mm Минимальный Ø вала, mm Øштыря, mm
MR05 80 8-10 мм 300 8

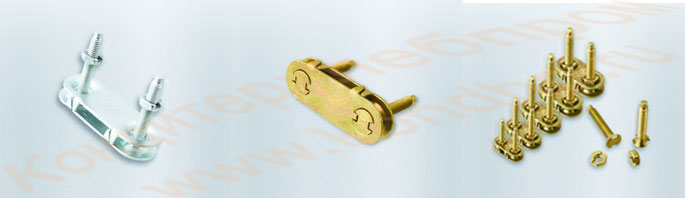

Болтовые соединения

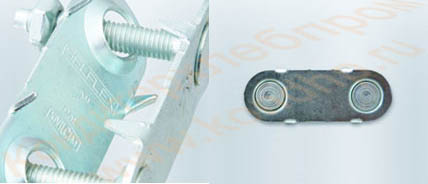

Болтовые крепления используются для неразъемного соединения транспортерных лент. Имеют долгий срок эксплуатации, не приводят к потере материала и легко устанавливаются. Именно поэтому болтовые крепления предпочтительны на лентах, транспортирующих абразивную и тяжелую продукцию. Крепеж состоит из двух пластин, соединенных болтами. Которые равномерно распределяют напряжение, что увеличивает срок эксплуатации ленты.

Болтовые соединения BR используются на лентах с максимальным рабочей нагрузкой 1000 Н/мм. Основные сферы применения: песчаные, гравийные, каменные карьеры, производство цемента, соли, минеральных удобрений и комбикормов.


Замки BR-12S и BR-20S имеют специальную конструкцию — болт фиксировано соединен с пластиной.


Ширина ленты, мм Тип замка BR10 BR11 BR12 BR20 BR21 BR30
Толщина ленты, мм 5-8 7-10 8-12 8-15 12-20 15-30
Минимальный диаметр вала, мм 250 300 400 400 700 Более 700
300
400
500
Необходимое
кол-во болтов
для указанной ширины ленты
10
13
15
8
10
12
8
10
12

9
10


9


500
600
650
16
20
22
13
16
17
13
16
17
11
14
15
10
13
14
10
13
14
700
750
900
23
25
30
18
20
24
18
20
24
16
17
21
15
16
19
15
16
19
1050
1200
1500
1800
35
40
50
60
28
32
40
48
28
32
40
48
24
28
35
42
22
26
32
39
21
24
30
36
