Вибросито ВС-150 для отделения посторонних предметов от просеиваемого продукта

1.НАЗНАЧЕНИЕ.
Вибросито "ВС-150" предназначено для отделения посторонних предметов (ворс от мешков, шпагат и др.) от просеиваемого продукта.
  2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА.


Производительность, кг/час	150
Амплитуда колебания сетки, мм	10
Площадь сетки, м	0,19
Потребляемая мощность, квт	1,0
Габаритные размеры, мм:
Длина	640
Ширина	475
Высота	875

3. УСТРОЙСТВО И РАБОТА

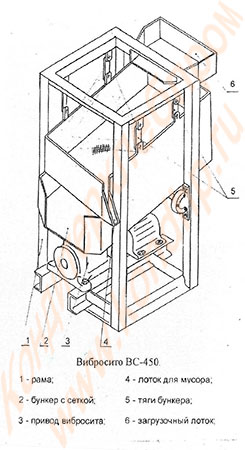

  Вибросито смонтировано на раме-1, сваренной из уголка. Вибросито состоит из бункера с сеткой-2, сводно подвешенного на тягах-5, привода-3, загрузочного бункера-6.
Просеивание, происходит за счет возвратно-поступательных движений бункера с сеткой-2. Возвратно-поступательные движения бункеру с сеткой передаются о привода-3 {)л двигатель, редуктор) через кривошмпно-шатунный механизм. Мусор удаляется через лоток для мусора-4.
