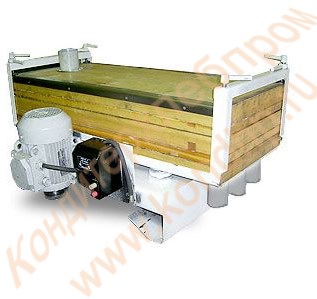

Вибросито ВС-2, ВС-3 для рассева пищевых и не пищевых сыпучих продуктов на 2, 3 фракции
Вибросито ВС-2, ВС-3 для рассева пищевых и не пищевых сыпучих продуктов на 2, 3 фракции
Вибросито ВС-2, ВС-3 для рассева пищевых и не пищевых сыпучих продуктов на 2, 3 фракции
Артикул:
1166
Под заказ
Количество:
Вибросита ВС-2, ВС-3 предназначены для разделения широкого спектра сыпучих продуктов и материалов на фракции.
Примеры рассеваемых продуктов: обойная мука, чай, сушеные ягоды и овощи, орехи, дробленые вафли, специи, различные порошки, применяемые во многих отраслях: химической, металлургической, лакокрасочной.
Разделение происходит на две (ВС-2) или три (ВС-3) фракции.
Принцип действия:
Вибросита представляют собой набор ситовых рам, совершающих круговое колебательно-поступательное движение в горизонтальной плоскости с помощью эксцентриков. Эксцентрики через ремень вращает электродвигатель.

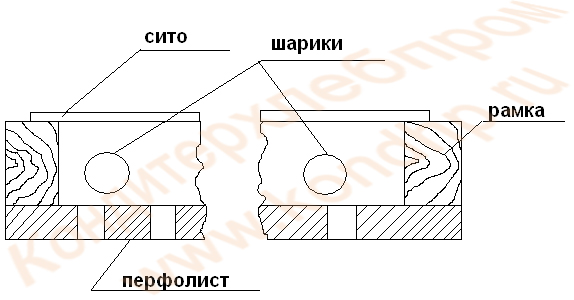

Ситовая рамка - это прямоугольная деревянная рамка, на которую натянуто сито.
Снизу рамки - перфолист. Между ситом и перфолистом прыгают шарики и очищают сита.
Ситовая рамка состоит из: рамки, сита, перфорированного поддона, комплекта шариков- очистителей.
Сита могут быть ткаными (синтетические, полиамидные, капроновые, шелковые, проволочные) или из перфорированного металла, так называемые, пробивные решета.
Во время работы, установленные на рамки сита, очищаются шариками – очистителями.
Работают в непрерывном режиме - загрузка может идти постоянно.
В вибросите ВС-2 устанавливаются два одинаковых сита
. Разделение на 2 фракции (два выходных патрубка).
Например: в вибросите стоят два сита с отверстием O 1 мм
Разделение на фракции: - менее 1 мм
- более 1 мм
В вибросите ВС-3 устанавливаются два разных сита.
Разделение на 3 фракции (три выходных патрубка).
Например: в вибросите стоят два сита с отверстием O 1 мм и O 2 мм
Разделение на фракции:
- менее 1 мм
- от 1 до 2 мм
- более 2 мм
Базовая комплектация:
Дополнительная услуга:
Дополнительно могут поставляться:
- сменные ситовые рамки с ситами или без них.
- рама с держателями мешка, на которую устанавливается вибросито. На раме смонтированы держатели мешка, которые гибкими рукавами соединены с выходными патрубками вибросита.
Применение рамы позволяет:
а) поднять вибросито на удобную высоту;
б) разгружать разделенный на фракции продукт в два или три мешка (каждый для своей фракции). Мешки закрепляются на держателях специальным устройством.
Вибросита являются необходимым дополнением к мельницам (измельчителям) при необходимости выделения из измельченного материала частиц нужного интервала размеров.
Техническая характеристика
Примеры рассеваемых продуктов: обойная мука, чай, сушеные ягоды и овощи, орехи, дробленые вафли, специи, различные порошки, применяемые во многих отраслях: химической, металлургической, лакокрасочной.
Разделение происходит на две (ВС-2) или три (ВС-3) фракции.
Принцип действия:
Вибросита представляют собой набор ситовых рам, совершающих круговое колебательно-поступательное движение в горизонтальной плоскости с помощью эксцентриков. Эксцентрики через ремень вращает электродвигатель.
Ситовая рамка - это прямоугольная деревянная рамка, на которую натянуто сито.
Снизу рамки - перфолист. Между ситом и перфолистом прыгают шарики и очищают сита.
Ситовая рамка состоит из: рамки, сита, перфорированного поддона, комплекта шариков- очистителей.
Сита могут быть ткаными (синтетические, полиамидные, капроновые, шелковые, проволочные) или из перфорированного металла, так называемые, пробивные решета.
Во время работы, установленные на рамки сита, очищаются шариками – очистителями.
Работают в непрерывном режиме - загрузка может идти постоянно.
В вибросите ВС-2 устанавливаются два одинаковых сита
. Разделение на 2 фракции (два выходных патрубка).
Например: в вибросите стоят два сита с отверстием O 1 мм
Разделение на фракции: - менее 1 мм
- более 1 мм
В вибросите ВС-3 устанавливаются два разных сита.
Разделение на 3 фракции (три выходных патрубка).
Например: в вибросите стоят два сита с отверстием O 1 мм и O 2 мм
Разделение на фракции:
- менее 1 мм
- от 1 до 2 мм
- более 2 мм
Базовая комплектация:
Вибросита поставляются с ситовыми рамками без сит. Установить сито на ситовую рамку покупатель может сам, применив сито с нужной ему ячейкой.
Инструкция по установке сит прилагается.
Инструкция по установке сит прилагается.
Дополнительная услуга:
Установка сит на ситовые рамки. Размер ячейки предварительно согласовывается с покупателем.
Дополнительно могут поставляться:
- сменные ситовые рамки с ситами или без них.
- рама с держателями мешка, на которую устанавливается вибросито. На раме смонтированы держатели мешка, которые гибкими рукавами соединены с выходными патрубками вибросита.
Применение рамы позволяет:
а) поднять вибросито на удобную высоту;
б) разгружать разделенный на фракции продукт в два или три мешка (каждый для своей фракции). Мешки закрепляются на держателях специальным устройством.
Вибросита являются необходимым дополнением к мельницам (измельчителям) при необходимости выделения из измельченного материала частиц нужного интервала размеров.
Техническая характеристика
| Производительность по исходному продукту с влажностью до 10 % , кг/час |
150 ÷ 200 |
| Количество ситовых рам , шт | 2 |
| Размер ситовой рамки , мм | 924 х 400 |
| Просеивающая поверхность сит , м2 | 0,52 |
| Амплитуда колебаний, мм | 15 |
| Частота колебаний, Гц | 4 |
| Установленная мощность, кВт | 0,37 |
| Напряжение питания, В | 380 |
| Класс защиты электрооборудования | IP – 54 |
| Габаритные размеры, мм | 950 х 750 х 500 |
| Масса, кг | 50 |
