Установка для бестарного приема, хранения и внутризаводского транспортирования муки

Техническая характеристика

Установки для бестарного хранения муки изготавливаются Союзкоопмаштрестом Центросоюза и поставляются заказчику в комплекте со вспомогательным оборудованием (за исключением автомобильных весов и электрооборудования).
Установка предназначена для хранения муки в силосах на открытом воздухе.
В зависимости от мощности хлебозавода и количества сортов перерабатываемой муки могут применяться 2, 4, 6, 8-силосные установки.

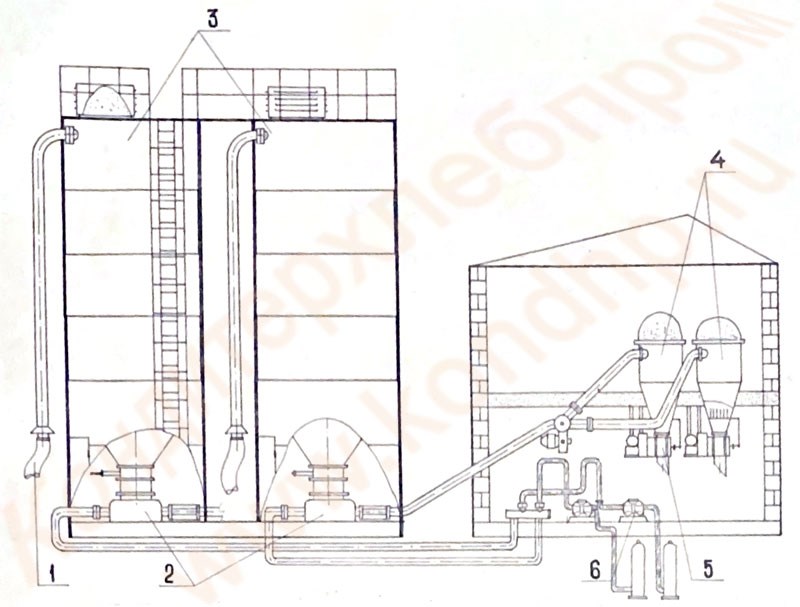

Мука, доставленная на хлебозавод автомуковозом, взвешивается на автомобильных весах, а затем при помощи компрессорной станции автомуковоза перекачивается через разгрузочный рукав 1 и мукопровод в силос 3. Из силоса мука поступает самотеком в роторный питатель 2, откуда сжатым воздухом, поступающим по воздуховоду от воздуховки 6, направляется по трубопроводу в один из приемных бункеров 4.
Для уменьшения шума от работы воздуходувки и очистки воздуха предусмотрен глушитель с фильтром на линии всасывания.
Выгрузка муки из приемного бункера осуществляется через шлюзовый затвор 5, включение и выключение которого происходит в соответствии с работой мукопросеивательно-дозировочного агрегата «Пиорат-2М».
Для разрушения сводов муки приемные бункера снабжены рассекателями-ворошителями.
На приемных бункерах устанавливаются верхний и нижний датчики уровня. Верхний датчик, посылая импульс на исполнительный механизм, выключает подачу муки после заполнения приемного бункера и предохраняет его от переполнения и поломки. Нижний датчик включает исполнительные механизмы (воздуходувку и роторный питатель) после освобождения бункера от муки.
Расход муки на производство определяется числом отвешенных автомукомером равных порций муки при помощи счетчика импульсов.
Чтобы не допустить забивку мукопровода мукой, электрической схемой установки предусмотрена определенная последовательность включения исполнительных механизмов — вначале воздуходувки, затем роторного питателя и выключения (роторный питатель, воздуходувка).
Для удаления транспортирующего воздуха на верхних крышках силосов и приемных бункеров устанавливаются воздушные фильтры.
Для обслуживания силосов предусмотрена лестница, силосы соединены между собой по верху переходными мостками. Вся верхняя часть установки в целях безопасности огораживается перилами.
При проектировании и строительстве складов бестарного хранения муки возможно применение других типов силосов - ХЕ-160А, М-111.
