Установка просеивающая вибрационная УПВ
УСТАНОВКА ПРОСЕИВАЮЩАЯ ВИБРАЦИОННАЯ УПВ
Предназначена для отделения излишков какао от карамели при температуре окружающей среды от 278К до 31ЗК (от 5 °С до 40 °С).

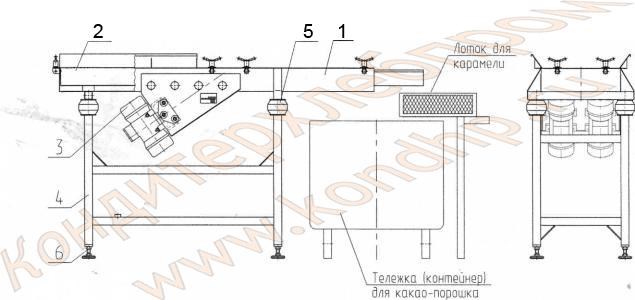

Состав установки: 1- желоб; 2 - сита; 3 - вибратор; 4 - рама; 5 - виброизоляторы; 6 - опоры
Техническая характеристика:
|
Наименование
|
Значение
|
|
|
Производительность (по карамели), кг/ч
|
800
|
|
|
Ширина лотка, мм
|
400
|
|
|
Площадь просеивающей поверхности, м2
|
0,7
|
|
|
Диаметр отверстий сит, мм
|
10
|
|
|
Параметры вибрации
|
Амплитуда, мм, не более
|
2,4
|
|
Частота колебаний, Гц (кол/мин)
|
23,3 (1400)
|
|
|
Угол вибрации, град.
|
35
|
|
|
Вибровозбудитель - два вибратора MVE 90/15, 380В, 50Гц
|
||
|
Мощность, кВт
|
2x0,17
|
|
|
Материал, контактирующий с продуктом - сталь 12Х18Н10Т
|
||
|
Габаритные размеры
|
Длина, мм
|
1885
|
|
Ширина, мм
|
550
|
|
|
Высота, мм
|
1040
|
|
|
Масса, кг
|
90
|
|
Работа установки происходит следующим образом.
Карамель из дражировочного котла вручную, лотками, подается в начало желоба, на
сито. Под действием вибрации карамель перемещается по ситам, при этом как поступивший вместе с карамелью, так и стряхивающийся с нее при вибротранспортировании какао-порошок, а также карамельный скол просыпается через отверстия сит на дно желоба,
по которому движется к разгрузочной кромке, под которой следует расположить приемную тару. Карамель с последнего сита поступает в расположенный под ним приемный лоток.
В комплекте установки предусмотрены сменные сита с отверстиями диаметром 3мм,
установив которые вместо основных, можно отсеять какао-порошок от карамельного скола для повторного использования. Установка поставляется со шкафом управления.
