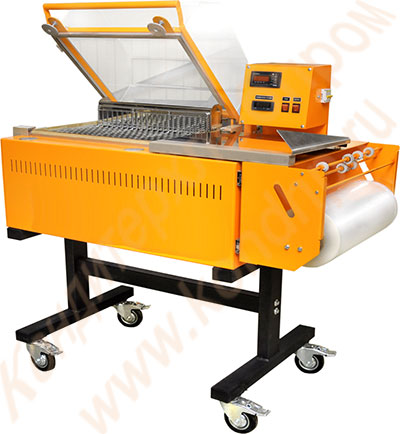

Термоупаковочная машина ТУМ-300М

Артикул:
2609
Под заказ
Количество:

Термопаковочная машина ТУМ-300М предназначена и используется для групповой и штучной упаковки коробок, хлеба, кондитерских изделий, полиграфии, cd-дисков, бытовой химии, канцтоваров и т.п в термоусадочную полиолефиновую пленку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Состав и общие характеристики термоупаковочной машины ТУМ-300М

Производительность линии, уп./час, не более
зависит от скорости работы оператора
300
Размеры термоупаковочной машины, мм:
(длина х ширина х высота)
1092 х 623 х 1130
Вес комплекта, кг 96
Напряжение, В 220В/16А
Максимальная потребляемая мощность, кВт 2,8
Средняя потребляемая мощность, кВт 1,6
Длина х ширина рабочей части термоножа, мм 420х320
Максимальные размеры упаковки, ДхШхВ, мм 400х 280 х 170
Максимальная ширина пленки, мм 400
Тип пленки полиолефин, ПВХ
Толщина пленки, мкм 12,5-19
Магнитный держатель, шт 2
Тип сварки импульсный

Термоупаковочная машина ТУМ-300М это:

- Легкая подстройка к различным видам продукции
- Небольшое оборудование для установки на малых предприятиях
- Магнитные держатели контролируют сварку и обрезку пленки, время термоусадки продукции
- Легкость в настройке под высоту продукции
- Одновременное формирование и термоусадка продукции
- Удобный подготовительный стол с расправкой пленки
- Перфорация пленки
- Мобильность, удобство передвижения за счет опорных поворотных колес с тормозом
- Гарантия 12 месяцев
- Простота установки и обслуживания
- 1 оператор
- Низкое энергопотребление

Устройство термоупаковочной машины ТУМ-300М:

Термопаковочная машина ТУМ-300М оснащена:
1. Термоножом (одновременно выполняющим функции отрезки и сварки пленки) на котором установлена прозрачная крышка-купол.
2. Раскаткой пленки с перфорацией
3. Подающим столом на котором установлен рассекатель пленки
4. Электрической панелью с элементами управления
5. Магнитными держателями которые контролируют процесс сварки, обрезки, термоусадки пленки
6. Поворотными колесами с тормозом для удобства перемещения.

Этапы работы термоупаковочной машины:

1.Устанавливаем рулон с пленкой на ось рулонодержателя и фиксируем держателями, пленка должна проходить через подающий стол открытой стороной к оператору для удобства упаковывания продукции.
2.Перед началом работы необходимо один раз выполнить запайку и обрезку пленки

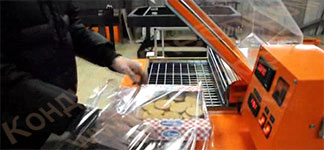

3.Оператор помещает продукт в пленку на подающем столе и продвигает в термокамеру ближе к правому переднему углу термокамеры, ( РИС. 1)

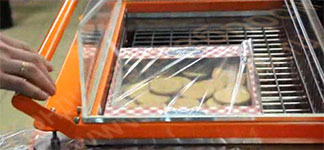

4.Закрывает прозрачную крышку (купола), автоматически включаются вентилятор , термонож, магнитные держатели, благодаря которым нет необходимости удерживать крышку купола до окончания термоусадки .(РИС .2)

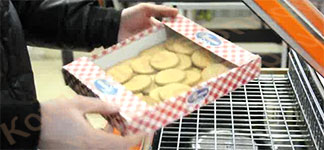

5.В течении 3-4 секунд происходит термоусадка пленки.(РИС.3)
6.При необходимости оператор повторяет цикл сначала.

РИС 1

РИС 2

РИС 3
