Смеситель шнековый ленточный горизонтальный для сыпучих и увлажненных продуктов СШЛ(Г)-270/СШЛ(Г)-600/СШЛ(Г)-980/СШЛ(Г)-1500/СШЛ(Г)-2000/СШЛ(Г)-3000

Смеситель шнековый ленточный горизонтальный для сыпучих и увлажненных продуктов СШЛ(Г)-270/СШЛ(Г)-600/СШЛ(Г)-980/СШЛ(Г)-1500/СШЛ(Г)-2000/СШЛ(Г)-3000
Артикул:
2934
Под заказ
Количество:

Широко используется в химической, фармацевтической, пищевой и строительной отраслях с целью смешивания различных сыпучих и увлажненных продуктов, смесей. Основными параметрами, которые характеризуют процесс смешивания в ленточных смесителях являются однородность смеси и время смешивания, необходимое для достижения требуемой однородности.
Может применяться для смешивания порошка с порошком, порошка с жидкостью, порошка с гранулами, различных переработанных материалов и составов.
Предназначен для работы с составами, насыпная плотность которых не превышает 800 кг/м3.
Это различные зерновые культуры, жмых, шрот, витаминные и минеральные добавки, травяная мука, лузга семечки, опил, комбикорм, сухие хлопья, мюсли, продукты быстрого питания, сухие супы, продукты и отходы пищевой и зерновой промышленности, торф, земля, удобрения и т.д.

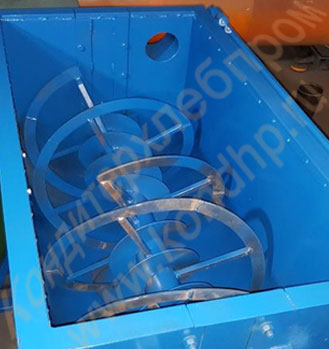

Механизм перемешивающий смесителя ленточного одновального

Технические характеристики

Производительность л/час: до 970/до 2200/до 3530/до 5040/ до7130/до 10 800

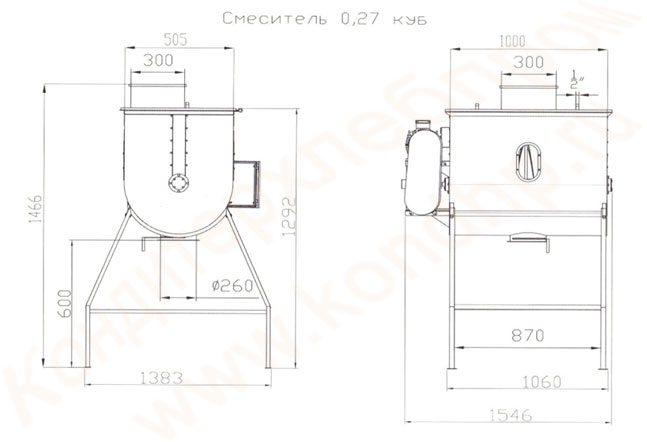

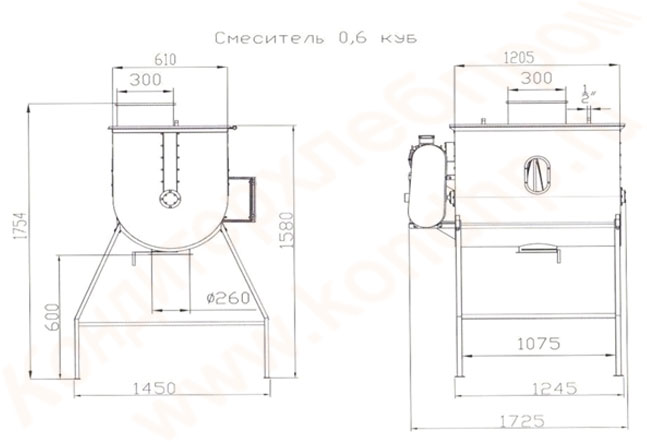

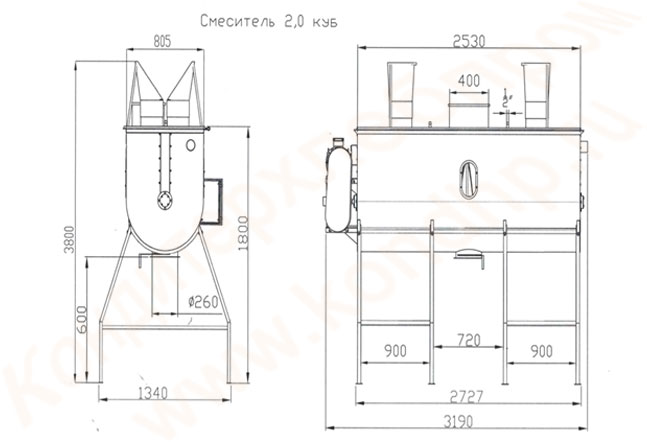

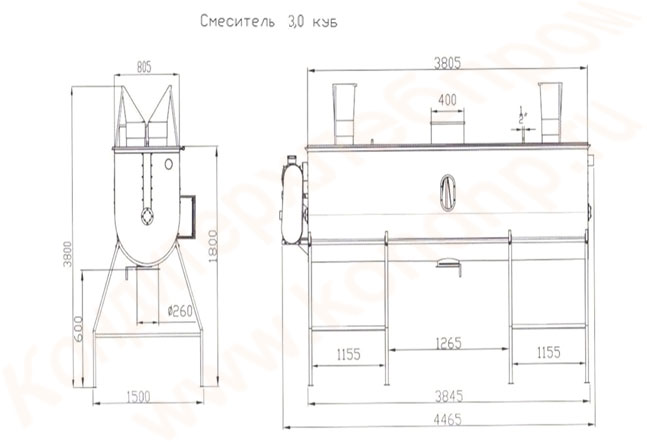

Полный объем смесителя, м. куб.: 0,27/0,6/1,0/1,5/2,0/3,0
Полный объем смесителя, литров: 270/600/1000/1500/2000/3000
Рабочий объем смесителя, м. куб.: 0,162/0,36/0,6/0,84/1,190/1,8
Рабочий объем смесителя, литров: 162/360/600/840/1190/1800
Мощность, кВт/час: 2,2/3,0/5,5/7,5/11,0/18,5
Насыпная плотность состава, т/м. куб. 0,8
Допустимая влажность: до 40%
Частота вращения вала смесителя, об./мин.: 36
Однородность смешивания: 95%–98%
Вес, кг: 310/500/600/850/900/990


Цикл работы смесителя состоит из:

Время загрузки, мин: 3 мин
Время смешивания, мин: 3 мин
Время выгрузки, мин: 3 мин


Максимальное количество циклов работы смесителя в час – 6 циклов, соответственно.

Принцип работы

  • Смеситель рассчитан на степень наполнения не более 60% от общего объема.
  • Время смешивания составляет в среднем 3 минуты после загрузки последнего компонента.
  • Выгрузка происходит при работающем смесителе в течение 2-3 минут.
  • Смешиваемые составы различной насыпной плотности должны обладать влажностью до 40% и фракцией до 5мм.
  • Смеситель снабжен крышкой, засыпным бункером с заслонкой, патрубками ввода жидких добавок, выгрузным патрубком с заслонкой.
  • Жидкие добавки подаются в патрубки смесителя после того, как последний сыпучий компонент будет введен в смеситель.
  • Для смесителя с аспирационной системой, минимальная необходимая высота потолка помещения в котором он установлен должна быть от 3,5 метров.
  • Извлечение вала и замена подшипников на смесителе осуществляется с помощью съемных торцевых вставок.
  • При выгрузке сырья из смесителя возможно образование небольшого невыгружаемого «мертвого остатка» (не более 5% от объема смесителя). Удалить его можно при очистке смесителя через выгрузной патрубок.

Выгрузка смеси осуществляется через выгрузной патрубок смесителя путем вращения заслонки, при включенном смесителе, или с помощью шнекового транспортера.

Особенности конструкции

  • Количество валов: Один;
  • Тип смешивающих элементов: Шнековая лента;
  • Редуктор: Есть;
  • Система аспирации с фильтрами: Возможна по запросу;
  • Смотровые окна: Есть;
  • Патрубки для ввода жидких компонентов: Есть;
  • Загрузка компонентов: Загрузочный люк (300мм на 300мм), крышка смесителя на петлях, резиновый уплотнитель;
  • Выгрузка готового продукта: Выгрузной люк (шиберная заслонка), высота от люка до пола 600 мм – 650 мм;
  • Шкаф управления: Есть;
  • Патрубок подключения пневмотранспортной системы: Возможен по запросу;
  • Система тензометрических датчиков (для измерения веса сырья): Возможна по запросу;
  • Шнековая выгрузка: По запросу;
  • Реверсное движение вала: Есть;
  • Тавотницы подшипниковых узлов, сальники, войлочные пыльники: Есть.

Преимущества

  • Высокая производительность.
  • Простота эксплуатации и обслуживания.
  • Высокое качество и однородность готовой смеси.
  • Длительный срок службы.
  • Короткое время цикла обработки продукта.

В стоимость оборудования не входит: шнековая выгрузка сырья и дополнительные функции оборудования, где указано – возможны по запросу покупателя. Технические характеристики оборудования, указанные на сайте могут отличаться от указанных характеристик при заключении договора купли-продажи в сторону улучшения функций оборудования, по согласованию с покупателем.

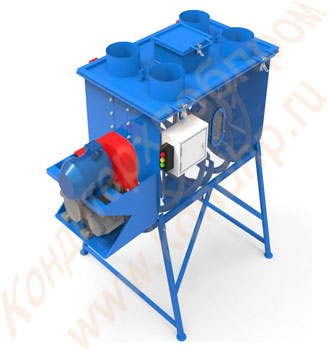

Состав оборудования

  • Рама смесителя;
  • Выгрузной люк смесителя с шиберной заслонкой;
  • Резервуар смесителя;
  • Патрубок для подключения вакуумной дробилки, пневмотранспорта;
  • Вал смесителя с тавотницей подшипникового узла, сальниками, войлочными пыльниками;
  • Защелки на крышке смесителя, уплотнительная проставка;
  • Торцевая вставка на болтовом соединении для быстрого извлечения вала;
  • Аспирационные выходы (изображены без установленных на них фильтров);
  • Загрузочный люк на защелке с уплотнительной вставкой;
  • Шкаф управления;
  • Смотровое окно;
  • Защитный кожух;
  • Электродвигатель смесителя;
  • Редуктор смесителя.
