Машина для отсадки конфет конфет типа «Сливочная помадка» в коррексы (помадотсадочная машина) Ш24-ШЛМ

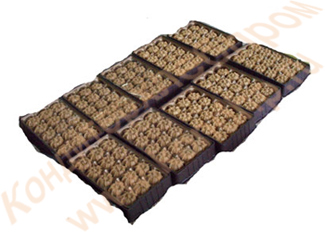

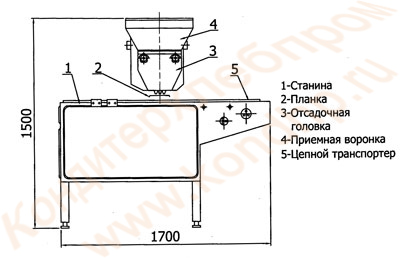

Машина предназначена для отсадки корпусов конфет типа "Сливочная помадка" в коррексы, уложенные в коробки. Состоит из станины, цепного транспортера с гонками, отсадочной головки, подъемно-опускного столика, кулачка, приводящего в движение подъемно-опускной столик.

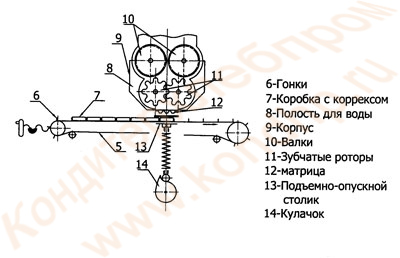

Отсадочная головка состоит из приемной воронки, корпуса, валков, зубчатых роторов, матрицы, полости для горячей воды.
Машина работает следующим образом. Конфетная масса загружается в приемную воронку отсадочной головки. На цепной транспортер устанавливаются коробки с коррексом.
При пуске машины транспортер подает коробку с коррексом на подъемно-опускной столик. Столик с помощью кулачка поднимает коробку к матрице отсадочной головки.
При этом сверху коробка прижимается к столику планкой поз.2, перемещающейся вверх вниз в направляющих. В момент подъема коробки в крайнее верхнее положение конфетная масса зубчатыми роторами подается в коробку через фильеры матрицы.
Соответствующий профиль кулачка привода стола обеспечивает плавное опускание столика с коробкой. После того, как прекращается подача конфетной массы в коробку, столик резко поднимается вверх и опускается вниз. Таким образом, осуществляется обрыв хвостиков конфетной массы. Планка поз.2 под действием специального рычага (на рисунке не показан) опускает коробку на столик, так как та может прилипнуть к матрице.

Технические характеристики
