Питатели шлюзовые роторные ПШР-6 и ПШР-20

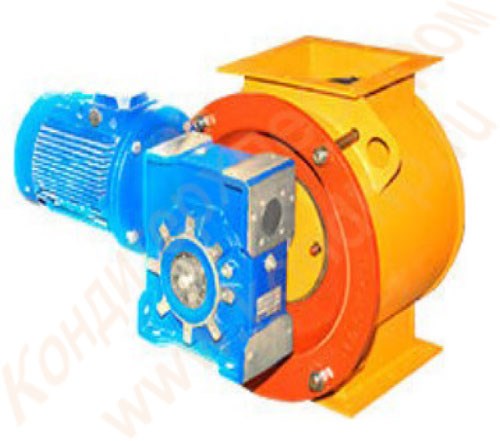

Питатель шлюзовый роторный ПШР-6
Технические характеристики
| Производительность | 6 мЗ/ч |
| Диаметр ротора | 263 мм |
| Длина ротора | 200 мм |
| Материал лопастей | полиуретан |
| Температура материала | не более 70 С |
| Твердость ротора по Шору | 95 А |
| Число оборотов ротора | 14 об/мин |
| Мощность привода | 0.55 кВт |
| Габаритные размеры (Д Ш*В) | 547x477x468 мм |
| Масса | 58 кг |
Питатель шлюзовый роторный ПШР-20
Технические характеристики
| Производительность | 20 мЗ/ч |
| Диаметр ротора | 410 мм |
| Длина ротора | 300 мм |
| Материал лопастей | полиуретан |
| Температура материала | не более 70 С |
| Твердость ротора по Шору | 95 А |
| Число оборотов ротора | 18 об/мин |
| Мощность привода | 1.5 кВт |
| Габаритные размеры (Д*Ш*В) | 668x659x624 мм |
| Масса | 180 кг |
Принцип работы
Сыпучий продукт мука или зерно, подлежащий подаче или выдаче, заполняет находящиеся вверху ячейки барабана через верхний (загрузочный) патрубок. При повороте ротора заполненные ячейки переходят вниз и продукт высыпается через нижний (разгрузочный) патрубок. Производительность питателя шлюзового роторного зависит, прежде всего от объема ячеек и частоты вращения барабана, соответственно изменение числа оборотов позволяет осуществлять объемное дозирование сыпучих материалов в различных технологических процессах.
Состав и устройство

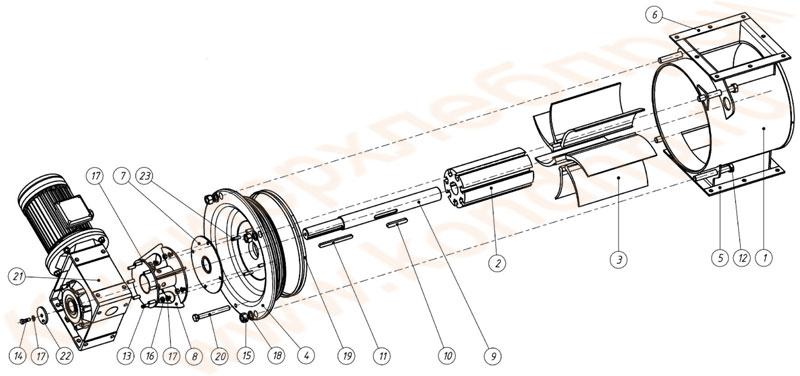

Питатель шлюзовый роторный (рис.1) состоит из корпуса (1), ротора с пазами (2), сменных Т- образных лопастей (3), подвижной крышки корпуса (4) с резиновыми уплотнительными кольцами (19) и шпильками (23), разгрузочного патрубка с присоединительным фланцем (5), загрузочного патрубка с присоединительным фланцем (6), резинового диска – уплотнителя (7), установленного под фланец приводного корпуса (8), вала (9) со шпонками (10), (11), болтов (12), (13), (14), гаек (15), (16), стопорных шайб (17), (18), регулировочного болта (20), мотор-редуктора (21) и шайбы (22).
1. Материал корпуса – конструкционная сталь СТ-3.
2. Ротор с пазами – полиуретан.
3. Сменные Т - образные лопасти – полиуретан.
4. Подвижная крышка корпуса – чугун.
9. Вал - конструкционная сталь СТ-3.
21. Мотор-редуктор – червячный

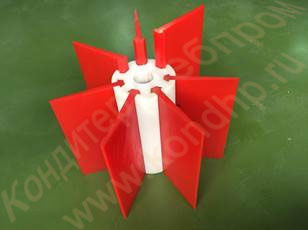

Ротор с пазами и сменными Т-образными лопастями

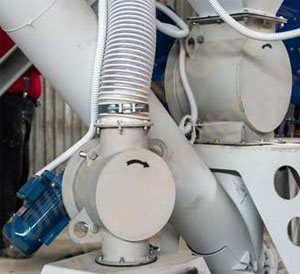

Работа питателей шлюзовых роторных ПШМ-6 и ПШМ-20 в системе БХМ
