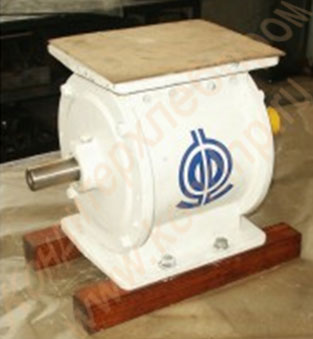

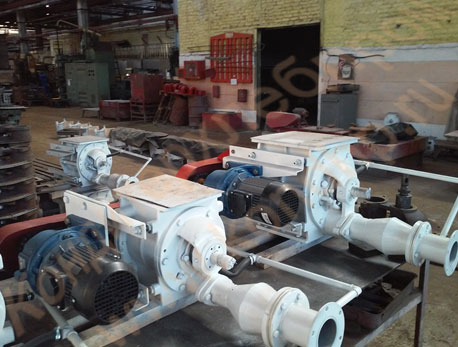

Питатели шлюзовые для муки Р3-БШП




Питатели шлюзовые предназначены для подачи муки в материалопровод аэрозольтранспорта мельниц, находящийся под давлением. Работают в комплекте с циклонами, фильтрами, пневмосепараторами, входящими в состав схемы технологического процесса сортового помола зерна с выходом муки высшего сорта до 75%.

Шлюзовые питатели изготавливаются в климатическом исполнении У, с категорией расположения 3 согласно с ГОСТ 15150-69

Условное обозначение питателя «Питатель шлюзовый для муки РЗ-БШП/ ТУ У 29,5-14312387-025-2004»

Основные параметры и размеры

№ п/п	Наименование показателей	Р3-БШП/1	Р3-БШП/ 2-1	Р3-БШП/ 2-2		Р3-БШП/3-1		Р3-БШП/3-2
1.	Производительность, м3/ч	4,5	12	12		26,4		26,4
2.	Диаметр ротора, мм.	180	220	220		280		280
3.	Рабочая длина ротора мм.	150	220	220		300		300
4.	Число ячеек ротора, шт.	10	10	10		10		10
5.	Частота вращения ротора, об/мин.	39	39	39		39		39
6.	Обьём ячеек ротора, дм3	0,26	0,65	0,65		1,4		1,4
7.	Размеры загрузочной горловины (на входе продукта), мм.	130х130	170х200	170х200		248х270		248х270
8.	Диаметр отверстий обратного клапана (под сжатый воздух), мм.
	Входной	64	64	100		100		120
	Выходной	40	40	65		65		95
9.	Габаритные размеры (с м/р.), мм:
	длина	860	980		1010		1060	1060
	ширина	650	775		810		780	780
	высота	300	360		360		453	465
10.	Масса (с м/р), кг.	125	170		175		250	255
11.	Марка  мотор-редуктора	ЗМП-40-45-225-160-У3, 380 В (1,1 кВт);  ТУ2.056-0224821-278-89
12.	Марка  подшипника	Для РЗ-БШП/1 – 2007106
		Для РЗ-БШП/2 и 3 – 7208Н
13.	Исполнение	Корпус Чугун (СЧ-20 ГОСТ 1412-85), Ротор Сталь 45 ГОСТ 1050-88
14.	Окрас в цвет	Белый

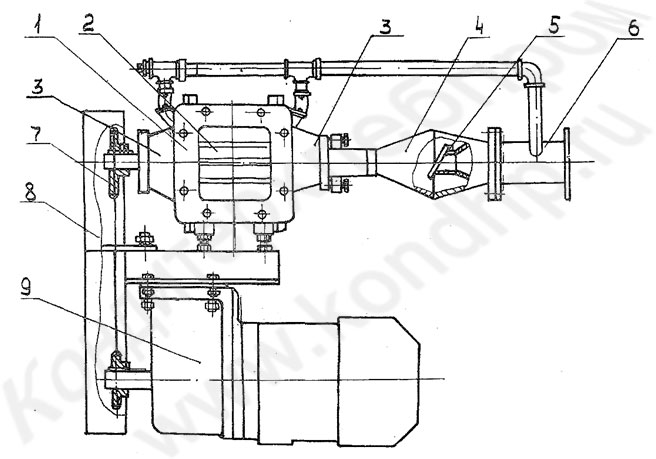

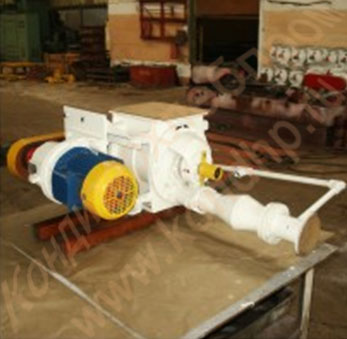

В комплектацию питателя входят основные детали и узлы:


1- Корпус; 2- Ротор; 3- Крышка боковая; 4- патрубок в сборе; 5- Клапан; 6- Патрубок; 7- Цепная передача; 8- Ограждение; 9- Мотор-редуктор.
