Отливочная машина ШОЛ-М-К для производства корпусов конфет в крахмал (одноголовочная)

Отливочная машина ШОЛ-М-К для производства корпусов конфет в крахмал (одноголовочная)
Артикул:
613
Под заказ
Количество:

Предназначена для отливки в крахмал корпусов конфет из помадных, ликерных, фруктово-желейных масс и обсыпки их корпусов крошкой. Применяется на предприятиях кондитерской промышленности. Изготовляется в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-91.

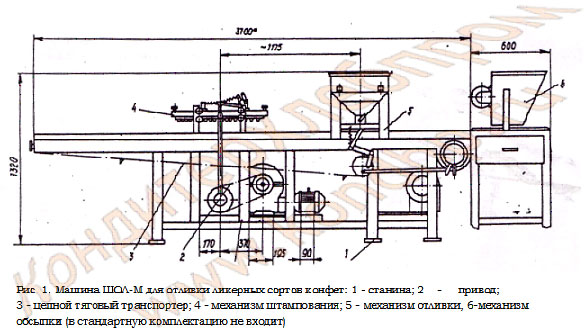

Состоит (рис.1) из станины, привода, цепного тягового транспортера, механизмов штампования, отливки и обсыпки (в стандартную комплектацию не входит).
Цепной тяговый транспортер - сварная рама с укрепленными на ней ведущими и натяжными валами, перемещает лотки. Приводится в движение от главного привода с помощью храпового механизма.

Механизм штамповки состоит из рамки с направляющими, в которых закрепляется штамп. Рамка совершает вертикальное возвратно-поступательное движение, привод которого осуществляется с помощью эксцентриково-рычажной системы от индивидуального привода. Штампование происходит в момент остановки транспортера.
Механизм штамповки предназначен для образования ячеек в крахмале.
Механизм отливки для заполнения конфетной массой отштампованных ячеек корпусов конфет состоит из бункера с дозатором. Затвор в поршни приводятся в движение от главного вала кулачково-рычажный механизмом.

Техническая характеристика:

Производительность, кг/ч 150
Время отсадки одного лотка, сек 30
Установленная мощность кВт 2,5
Габаритные размеры, мм 3700х775х1326 (без механизма обсыпки)
Масса, кг 450
