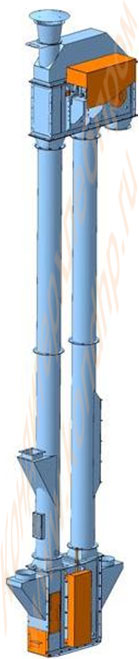

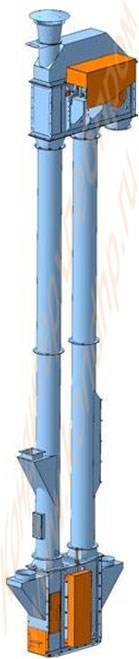

Нория ковшовая типа Н

Артикул:
1287
Под заказ
Количество:

Нория ковшовая типа Н

Назначение:

Нории типа Н могут применяться для вертикального транспортирования зерна, гранул и мучнистых продуктов на мукомольных и комбикормовых предприятиях, на элеваторах, сушильно-очистительных башнях, линиях гранулирования, хлебоприемных пунктах.

Принцип действия:

Зерно поступает в башмак нории через загрузочный носок. Привод вращает приводной барабан и приводит в движение ленту с закрепленными на ней ковшами. Проходя вокруг барабана башмака, ковши загружаются и поднимаются к головке нории, где под действием центробежной силы разгружаются в патрубок выгрузки. Нория представляет собой машину непрерывного транспорта с гибким тяговым органом в виде ремня (ленты) и состоит из: головки, башмака, привода, шахты гладкой, шахты аспирационные, шахты разборной, взрыворазрядитель шиберного типа, ленты, ковшей, патрубка переходного.

Наименование показателя Н 5 Н 10 Н 20 Н 40 Н 50 Н 100
Пр-ть по зерну при натуре 750кг/м3 и влажности 14%, т/ч 5 10 20 40 50 100
Установленная мощность, кВт 1,1 2,2 3,0 4,0 5,5 11
Частота вращения барабана, об/мин 74 94 141 123 123 90
Скорость ленты, м/с 1,2 1,8 2,6 2,4 2,4 2,3
Шаг ковшей, мм 140 400 300 190 160 170
Размеры ковшей, мм
длина
ширина
высота
  105
85
70
  125
125
150
  125
125
150
  150
125
150
  150
125
150
  260
150
160
Ширина ленты, мм 125 150 150 170 170 280
Расход воздуха на аспирацию, м3/ч 300 480 600 700 700 1550
Масса при h=20м, кг 450 500 520 950 1000 2090
