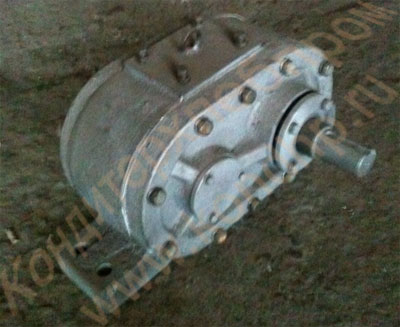

Насос шестеренчатый для перекачки дрожжей и жидких заквасок

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ



1.1 Насос шестеренный предназначен для перекачивания жидких дрожжей и заквасок.

2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Основные размеры и параметры.
Диаметр всасывающего патрубка, мм - 50
Диаметр выходного патрубка, мм - 50
Производительность, м3/час - 28

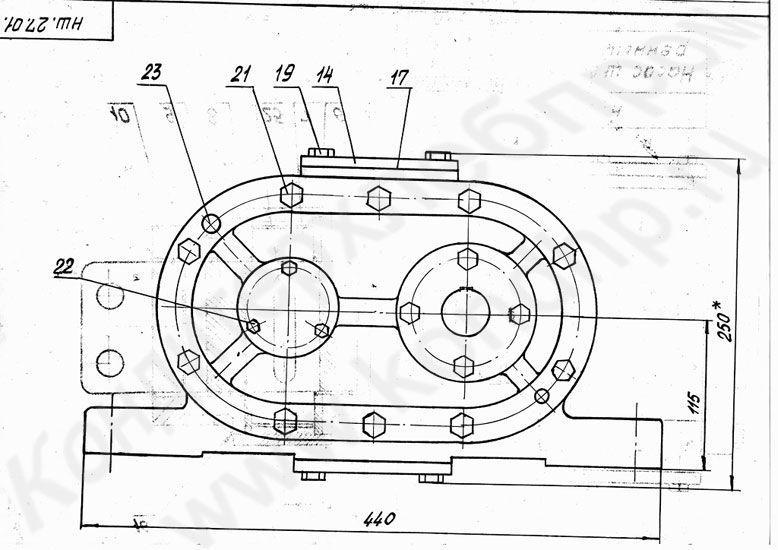

Габаритные размеры: длина, мм - 440
Ширина, мм - 320
Высота, мм - 250
2.6 Масса, кг - 77,5

3. ОПИСАНИЕ КОНСТРУКЦИИ

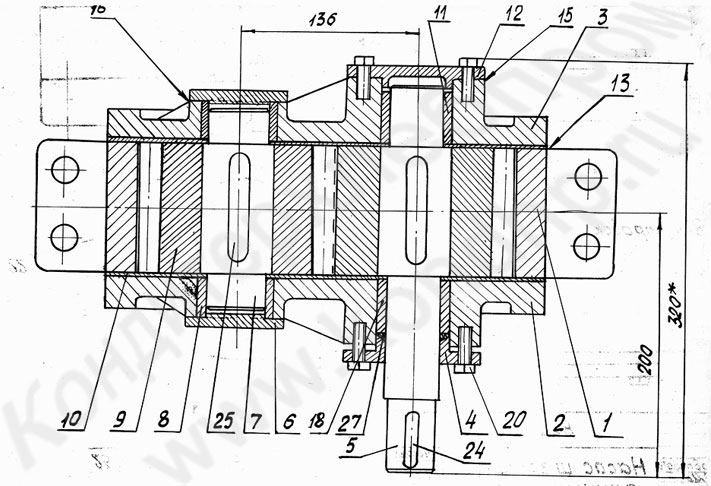

Рабочими органами насоса являются две шестерни, расположенные в чугунном корпусе. Шестерни стальные имеют одинаковое число зубьев с торцов, прижаты нержавеющими пластинами и крышками, которые фиксируются на корпусе контрольными шрифтами и закреплены болтами. Ведущий вал насоса и ведомый вращаются в подшипниках скольжения бронзовых втулках (допускается втулка из чугуна).

Принцип работы насоса заключается в следующем: жидкие дрожжи или закваска поступают через всасывающий патрубок, заполняют свободные промежутки между зубьями шестерен при вращении последних, порциями нагнетаются в трубопровод. Всасывающая и нагнетающая поверхность образуется в зависимости от направления вращения вала электродвигателя.
