Мукопросеиватель Бурат ПБ- 2,85

Артикул:
1013
Под заказ
Количество:

Мукопросеиватель Бурат ПБ- 2,85

Техническая характеристика

Производительность,т/ч 5
Площадь ситовой поверхности,м2 2,85
Установленная мощность, кВт 2,2
Габаритные размеры, мм
Длина
Ширина
Высота

3050
1082
2240
Масса нетто, кг 731

Состав изделия

Просеиватель конструктивно представляет собой следующие сборочные единицы: кожух, станина, барабан с просеивающим ситом, шнек распределительный, шнек питательный, магнитный уловитель, рама, мотор-редуктор.

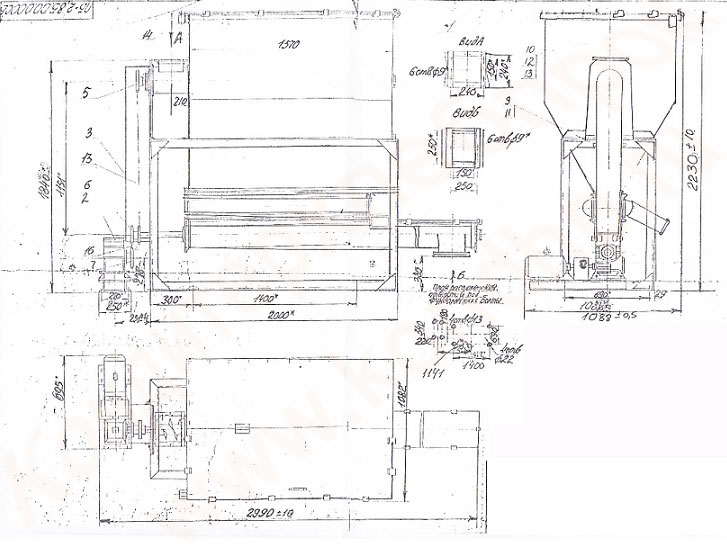

Устройство

Просеиватель состоит из следующих основных единиц: металлический корпус, барабан с ситами, закрепленными на одном валу с питательным шнеком, магнитный уловитель, распределительный шнек.
Валы барабана и распределительного шнека вращаются в подшипниках № 208.306 ГОСТ 8338-85.
Барабан и распределительный шнек приводятся в движение через цепную передачу. На шнеке установлена двойная звездочка z=17, а на мотор-редукторе и барабане одинарные звездочки z=17.
Привод, состоящий из мотор-редуктора установлен под питательным шнеком на раме.

Принцип работы

При работе машины, мука поступает в питательный шнек и далее во вращающийся ситовый барабан, представляющий из себя шестигранную призму, состоящую из съемных рамок с закрепленными на них ситами. Просеянная мука попадает на рассекатель, ссыпаясь с него, проходит через магнитные пластины магнитного уловителя, на которых задерживаются ферромагнитные примеси. Далее мука выводится распределительным шнеком из просеивателя. Крупные примеси по течке сбрасываются в сборник отходов.
