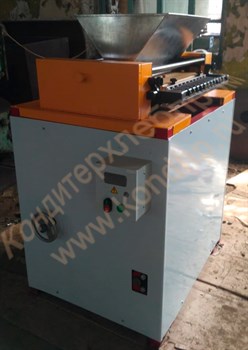

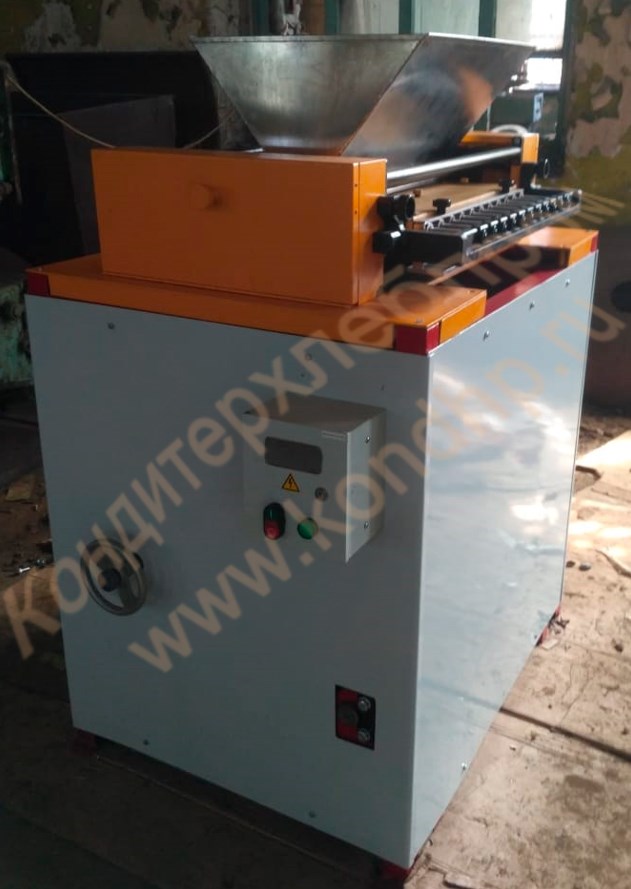

Машина для отсадки заготовок пирожных «Эклер» на ленту конвейера печи А2-ШЛЭ/6

Машина для отсадки заготовок пирожных «Эклер» на ленту конвейера печи А2-ШЛЭ/6
Артикул:
1064
Под заказ
Количество:

Технические характеристики

Производительность, штук/ч 1100
Количество отсадочных фильер 11
Длина тестовой заготовки, мм 125-130
Вес тестовой заготовки, грамм 30
Ширина ленты конвейера печи, мм 600
Установленная мощность, кВт 0,6

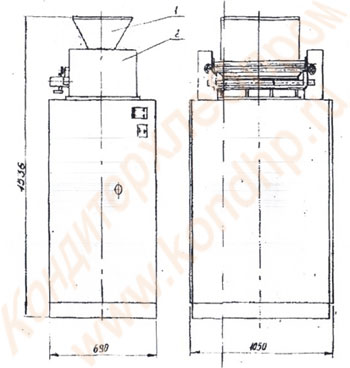

Габариты, мм 1050х690х1536
Масса, кг 516

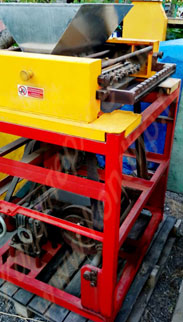

Состав

1. Приемный бункер
2. Отсадочная головка
3. Рама
4. Привод (возможность плавной регулировки производительности)
5. Ограждения

Принцип работы

При перемещении распределительной каретки машины по ходу движения ленты печного конвейера происходит засасывание теста из бункера в полость цилиндров. При этом золотник головки повернут так, что полость бункера соединена с цилиндрами. В конце хода распределительной головки рычаг золотника упирается в регулирующий винт устройства для управления положением золотника, поворачивается на 90 град. и соединяет полости цилиндров с насадками. При движении распределительной каретки против хода ленты конвейера тестовые заготовки длиной 125-130 мм, массой 30 грамм с шагом между рядами по ширине 50,8 мм и 160-170 мм по длине в количестве 11 штук одновременно отсаживаются на поверхность непрерывно движущейся стальной ленты конвейера печи.
Длина и масса тестовых заготовок, отсаживаемых на ленту, шаг между ними регулируется винтами устройства для управления положением золотника, а также за счет изменения продолжительности отсадки этих заготовок, скорости распределительной головки отсадочной машины и скорости печного конвейера. Левый винт устройства регулирует продолжительность периода засасывания теста в цилиндры, а правый – регулирует продолжительность отсадки тестовых заготовок на ленту.
Производительность машины и шаг между заготовками по длине определяется частотой перемещения распределительной каретки и изменяется с помощью клиноременного вариатора.
