КОНТЕЙНЕР МАРКИ А2-ХМТ/25

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ



Контейнер марки А2-ХМТ/25 рис.1; является тарой-оборудованием и предназначен для
укладывания, транспортирования, временного хранения и продажи из него методом самообслуживания хлебобулочных изделий, находящихся в лотках.

Контейнер входит в комплекс оборудования марки А2-ХМТ, предназначенный для механизации погрузочно-разгрузочных операций, выполняемых с тарой-оборудованием в хлебохранилищах и экспедициях хлебозаводов.

В зависимости от вместимости контейнер выпускается в двух исполнениях: марки
А2-ХМТ/25 и марки А2-ХМТ/25-01.

Изготовляется по категории 4 по ГОСТ 15150-69 в климатическом исполнении УХЛ.



Технические характеристики



А2-ХМТ/25 А2-ХМТ/25-01
Вместимость (лотков с размерами 740x450x70 мм), шт 16 18
Шаг между попками (номинальный), мм 161,5 161,5
Число полок по высоте контейнера 8 9

Расстояние от пола до нижней рамы контейнера, мм

160 160
Диаметр колеса, мм 125 125
Грузоподъемность, кН (кг) 3 3,4

Усилие перемещения контейнера с грузом, кг с

12 12
Занимаемая площадь, м2 0,75 0,75
Габаритные размеры, мм:
длина 900 900
ширина 836 836
высот 1575 1737
Масса, кг  73,3 77,8

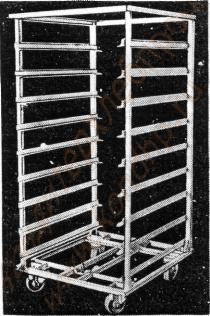

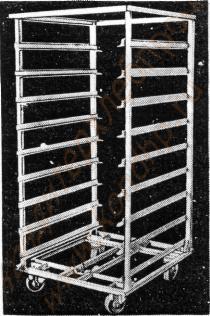

Рис.1. Контейнер марки
А2-ХМТ/25

ОПИСАНИЕ КОНСТРУКЦИИ

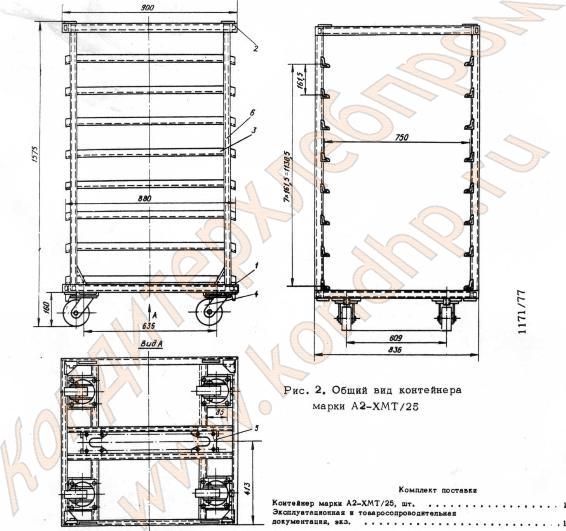

Контейнер марки А2-ХМТ/25 (рис.2) состоит из каркаса, на нижней раме 1 которого установлены четыре колеса 4, свободно вращающиеся вокруг вертикальной оси. Каркас состоит из нижней и верхней 2 рам, которые связаны между собой решетками 3. Рамы выполнены из труб прямоугольного сечения размерами 40x25x2,5 мм. На нижней раме установлены два копира 5, служащие для центрирования и фиксации контейнера на тележке.

Решетка состоит из двух вертикальных стоек R, выполненных из труб прямоугольного сечения размерами 40x25x2,5 мм, связанных между собой уголками размерами 36x36x3 мм, которые служат полками для установки на них лотков.

Различие исполнений контейнера – в количестве полок и решеток.



-
