Горелки газовые инжекционные ГГИ -18,4/30,9/32,3 к печам различной модификации (ФТЛ-2; ХПА-40)

Горелки ГГИ предназначены для сжигания природного газа в теплоагрегатах. Горелка может устанавливаться в котлах, печах и сушилках малой мощности (ГГИ-18,4, ГГИ-30,9, ГГИ-32,3) и промышленных паровых и теплофикационных котлах (ГГИ-72,3, ГГИ-158,8, ГГИ-222,5).
Вид климатического исполнения УХЛ 4 ГОСТ 15150-69.

Основные параметры и характеристики горелок

Наименование параметра или характеристики	Значение
	ГГИ-18,4	ГГИ-30,9	ГГИ-32,3	ГГИ-72,3	ГГИ-158,8	ГГИ-222,5
1 Рабочая среда	природный газ по ГОСТ 5542 - 87
2 Давление газа перед горелкой, кПа - номинальное; - минимальное	50 6
3 Номинальная тепловая мощность (предельные отклонения от +10 до минус 5 %), кВт	184	309	440	723	1470	2100
4 Коэффициент рабочего регулирования, не менее	3
5 Расход газа (при Q = 35,88 МДж/м3), соответствующий номинальной тепловой мощности, м3/ч	18,4	30,9	32,3	72,3	158,8	222,5
6 Коэффициент избытка воздуха при номинальной тепловой мощности, a	от 1,01 до 1,1
Допустимое увеличение коэффициента избытка воздуха в диапазоне рабочего регулирования, не более	0,2
7 Hоминальное разрежение в дымовой трубе, Па	20
8 Длина факела при номинальном давлении, мм	230	700	1200	1500	1200	1000
9 Корпус горелки	стальной сварной
10 Габаритные размеры, мм, не более - длина - высота (диаметр) - ширина	650 1800 140	810 ∅ 200	980 ∅ 200	1180 3600 320	1480 5055 450	1935 6000 600
11 Масса, кг, не более	6	7	9	16	25	44

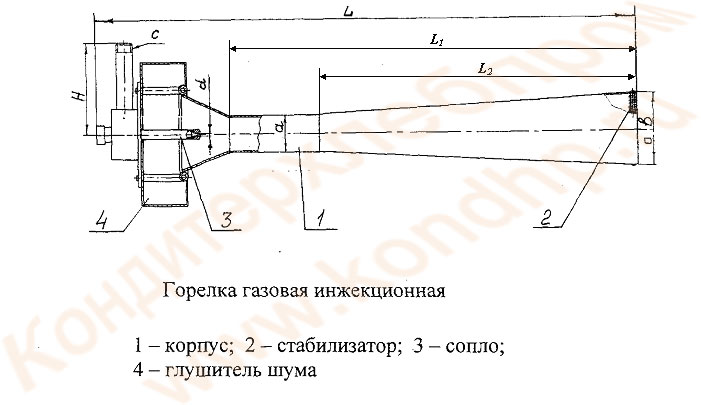

Типоразмер	Размеры в мм								Масса, кг
	L	L1	L2	H	c	d	a	b
ГГИ- 18,4	650	480	290	110	G ½	4,3	∅ 57	90	3,3
ГГИ- 30,9	910			-	G ¾	6	∅ 76	119	7,0
ГГИ-32,3	980			130	G ¾	6,6	∅ 89	134	9,0
ГГИ-72,3	1198			200	G 1	4,4	∅ 85	160	15,2
ГГИ-158,8	1465			280	G 1¼	6,2	∅ 118	204	29,2
ГГИ-222,5	1926			330	G 2	7,5	∅ 144	264	35,1

Стабилизаторы к горелкам газовым инжекционным

№ п/п	Наименование	Размеры, мм
1.	Стабилизатор к ГГИ-18,4	90*90
2.	Стабилизатор к ГГИ -30,9	119*119
3.	Стабилизатор к ГГИ-32,3	134*134
4.	Стабилизатор к ГГИ-72,3	160*160
5.	Стабилизатор к ГГИ-158,8	204*204
6.	Стабилизатор к ГГИ-222,5	264*264
