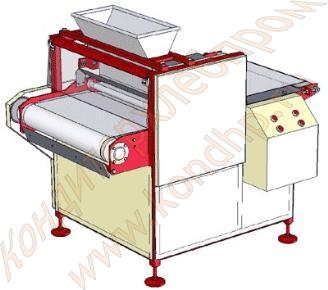

Машина для резки полубатонов мармелада на дольки

Машина для резки полубатонов мармелада на дольки
Артикул:
477
Есть в наличии
Количество:

Машина гильотинной резки сформированных полуцилиндрических батонов мармелада на корпуса конфет « апельсинно-лимонные дольки»

1. Назначение
1.1 Машина ножевая гильотинного типа предназначена для резки
. сформированных полуцилиндрических батонов на корпуса мармелада типа "Апельсинно-лимонные дольки".
Схема машины для резки мармелада
(лимонные дольки)
1- верхний транспортер, 2- полубатоны мармелада,
полученные в трубчатом аппарате, 3- прижим, 4- нож, 5-
направляющая, 6- деревянные лотки, 7- нижний
транспортер, 8- дозатор, 9- бункер с сахаром



2.Технические характеристики:
N п/п
Характеристики оборудования, ед.изм.
Параметры
1
Производительность по резке полубатонов, кг/час
150-200
2
Потребляемая мощность, кВт
2.2
3
Рабочая ширина подающего транспортера, мм
500-600
4
Частота резания, резов в минуту
30-130
5
Скорость подающего транспортера, м/мин
0,6
6
Габаритные размеры, мм
2500х 1000х2200
7
Масса, кг
300


ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ МАШИНЫ ДЛЯ РЕЗКИ "ЛИМОННЫХ ДОЛЕК"

Машина служит для резки батонов на дольки, автоматической укладки в деревянные лотки,

и посыпки сахаром. Машина состоит из цепного нижнего шагового транспортера, по которому перемещаются лотки. Над цепным транспортером расположен верхний шаговый ленточный транспортер, в конце которого находится механизм резки гильотинного типа. На ленточный транспортер укладывают батоны, которые движутся с заданным шагом. В момент остановки батона, гильотинный нож отрезает дольки, которые падают на деревянный лоток, который находится под ленточным транспортером. Движение ленточного и цепного транспортера организовано таким образом, что дольки ложатся на лоток с определенным шагом друг за другом. В момент перехода от одного лотка до второго, срабатывает механизм «перескока», который исключает резку долек в этот момент. Уложенные на лотки дольки поступают на механизм посыпки сахаром, состоящий из бункера с сахаром, внутри которого, в нижней части находится непрерывно вращающийся дозатор, таким образом происходит непрерывная посыпка изделий сахаром.
