Весовой дозирующий комплекс для затаривания клапанных мешков

Артикул:
2522
Есть в наличии
Количество:

1. НАЗНАЧЕНИЕ

Весовой дозирующий комплекс для затаривания клапанных мешков (далее Комплекс) предназначен для фасовки сыпучих материалов в потребительскую упаковку – мешки клапанные.
Весовой дозирующий комплекс применяется в производственных процессах химической, пищевой, строительной и др. отраслях.
Весовой дозирующий комплекс может работать как в цехах так и отрытых площадках под навесом при температуре не ниже +5 градусах С.



2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАСТАРИВАТЕЛЯ.

Наименование характеристики Значение
Предел взвешивания, кг От 5 до 50
Производительность, м3/час 7
Масса не более, кг. 50
Ширина, мм. 400
Длина, мм. 2016
Высота, мм. 902

3. КОМПЛЕКТНОСТЬ

Наименование Количество
Шнек SP90 в сборе, мотор-редуктор РС080 0,55 кВт, 920об/мин 1 шт.
Шиберная заслонка 1 шт.
Рама-стапель шнека
Весы МП 60 ВЖА Ф-2(10/20;400х400) «Гулливер 12» 1 шт.
Щит управления комплексом 1 шт.
Паспорт технический                                  1 шт.
Комплект крепежа М10 30 шт.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Устройство:
Весовой дозирующий комплекс для затаривания клапанных мешков представляет собой, легко собираемую, конструкцию.
Комплекс состоит из:
  1. Шнек SP90 в сборе с мотор-редуктором. На узел загрузки установлен мотор-редуктор РС080 0,55 кВт, 920об/мин. Выгрузка шнека представляет собой патрубок d60 мм на который крепится клапан мешка при затаривании. Узлы шнека изготовлены из углеродистой стали и покрашены краской.
  2. Рама-стапель шнека. Выполнен из профильного уголка 50х5 и покрашен краской (допускается изготавливать из профильной трубы без потери несущей способности)
  3. К загрузочному фланцу шнека монтируется шиберная заслонка 320х570-80. (Поставляется как опция по требованию заказчика). Шибер изготовлен из углеродистой стали и покрашен краской.
  4. Весы МП 60 ВЖА Ф-2(10/20;400х400) «Гулливер 12» (описание смотри в паспорте на Весы МП 60 ВЖА Ф-2(10/20;400х400)
  5. Щит управления комплексом. Описание смотри в приложении.
Принцип работы:
  1. Закрепить пустой мешок на патрубке d60 мм. Шнека
  2. Включить шнек
  3. Мешок заполняясь давит на тензоплатформу весов.
  4. Достигнув заранее заданного веса в мешке, подается команда на выключение шнека.
  5. Снять мешок с патрубка, закрыть клапан и уложить на поддон.

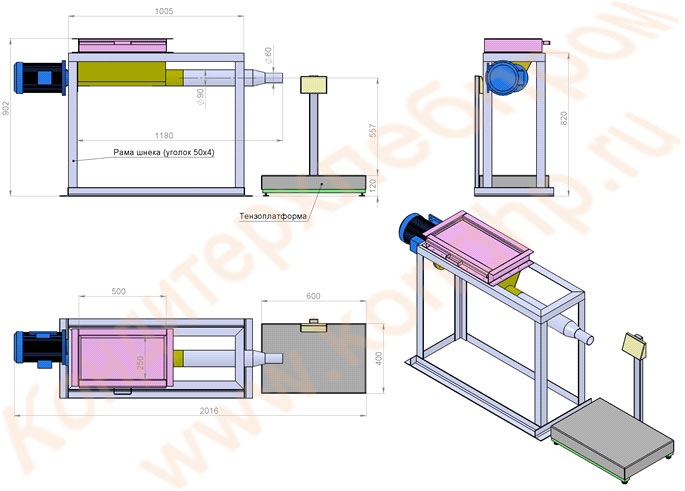

Сборочный эскиз комплекса и габаритные размеры:
