Вафельные трубочки

Артикул:
295
Есть в наличии
Количество:

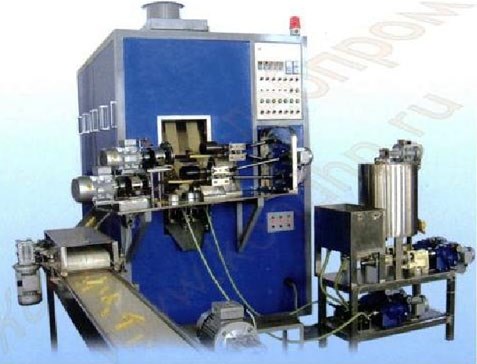

Машина автоматическая для формования и выпечки различных видов
вафельных трубочек с наполнением и без. Производство Китай-Тайвань.

Исполнение обшивки каркаса - сталь углеродистая окрашенная.



Технические характеристики:

Производительность: 150-200шт/мин, 20-30 кг/час без начинки, либо 40—60 кг/час с начинкой
Диаметр выпекающего барабана: 1800-2000 мм
Установленная мощность: 5,5 кВт-газ, либо 47 кВт-электричество;
Давление воздуха: 0,7 МПа, 0,3 м3/мин
Потребление газа 3-5 кг/час
Габаритные размеры: 3400х2000х2500 мм
Занимаемая площадь: S=30 м2
Вес: 5 тонн.

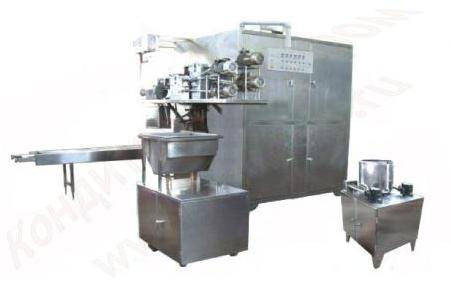

Машина представляет собой оборудование нового поколения и все производственные процессы на ней полностью автоматизированы, разработана и изготовлена на основе самых передовых достижений японской технологии при производстве изделий типа круглых тестовых палочек с начинкой. Машина является 2-х ручьевой и предназначена для формования и выпечки различных видов вафельных трубочек с наполнением и без, одно и двухцветных. Машина изготавливается в 3-х исполнениях, когда внутренний диаметр изделий варьируется в пределах: 1-ое и основное исполнение от 8 до 16 мм; 2-ое исполнение от 14 до 22 мм, 3-е исполнение от 20 до 26 мм и может быть изменен путем замены и установки различных тестоформующих накручивающих стержней. Тестовые трубочки нарезаются определенной длины в пределах от 30 до 200 мм, при помощи регулировок параметров диафрагменной ножевой резки, работающей с помощью фотоячеек.
Скорость отдельных стержней для намотки тестовой ленты бесступенчато регулируется редукторными двигателями. Скорость вращения выпекающего барабана и толщина тестовых полос в машине также регулируются. Стабильно поддерживаемое давление в системе оборудования обеспечивает его надежную работу.
Возможно изготовление машины, исходя из параметров технического задания «Заказчика»( с указанием диапазонов внутренних диаметров и длин трубочек).

Исполнение выпекающего барабана может быть как газовым, так и электрическим (автоматическая система подачи и поджига газа, поддержания и контроля эффективного температурного режима, разумного использования энергии, система оповещения о неисправностях в работе оборудования). Обогрев осуществляется керамическими инфракрасными газообогревательными элементами или электрическими инфракрасными излучателями. Вдобавок к описанным выше достоинствам, оборудование отличается низкими шумами при работе и возможностью плавной регулировки производительности, благодаря частотным преобразователям скорости, высокоавтоматизированным исполнением, изготовлено из высокачественной нержавеющей стали, отвечающей самым современным санитарно-гигиеническим требованиям.

Исполнение обшивки каркаса - нержавеющая сталь.


Машина состоит из систем подготовки вафельного теста (миксер), начиночных масс (шариковая мельница), нанесения цветных полос (машина для приготовления и дозированной подачи красителей к изделиям ), 2-х насосов для подачи жидкого теста на выпекающий барабан для получения 2-х тестовых лент, 2-х тестоформующих устройств, 2-х начинконаполнителей, выпекающего барабана, системы охлаждения, общей программируемой системы электрического контроля РLC.
В соответствии с требованиями технологии и рецептуры, перемешанное и подготовленное в миксере жидкое вафельное тесто c содержанием сахара 40-70% подается насосами, наливается на крутящийся выпекающий барабан, на котором происходит процесс формирования 2-х вафельных лент. После выпечки, тестовые ленты отделяются от рабочей поверхности барабана и подаются на накручивающие стержни устройств формирования заготовок вафельных трубочек с возможным одновременным полным или частичным наполнением их начинкой, резкой на трубочки заданной длины с последующим сбором и охлаждением изделий на ленточном конвейере и подачи их на упаковку.

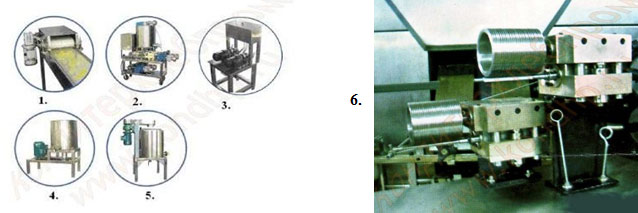

1. Конвейер для сбора и охлаждения вафельных трубочек;
2. Система приготовления и перекачки вафельного теста 2-мя насосами и подачи начинки 2-мя наполнителями;
3. Машина для приготовления красителей;
4. Миксер для приготовления жидкого вафельного теста;
5. Шариковая мельница для приготовления начинок мягких и пластичных по текстуре с хорошей текучестью;
6. Тестоформующее устройство;

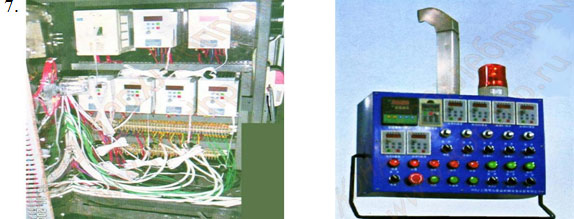

7. Программируемая система электрического контроля;


Образцы, выпускаемых изделий:


Сроки поставки:
В течение 70-80 рабочих дней после получения авансового платежа
Условия поставки:
EX.WORK Шанхай, Китай
Условия платежа:
50% - авансовый платеж, 40% оплачен сразу же после уведомления об отгрузке с завода Поставщика, остаток платежа 10% должен быть оплачен сразу же после прибытия в Российский порт.
Пусконаладка:
Шеф-монтажные, пуско-наладочные работы, обучение персонала, технологическая поддержка, стоимость перелета специалистов Поставщика(1200-1500USD/чел.), 50USD в день с человека техническому персоналу, визовое оформление, трансфер, непредвиденные расходы – 10% от стоимости оборудования с НДС. Для пусконаладки небходимы два человека в течение 15-20 дней. Стоимость услуг переводчика обсуждаются отдельно, по желанию Заказчик сам может предоставить переводчика. Но Заказчик должен оплачивать за свой счет проживание у Заказчика, питание, перемещения на территории Заказчика и др. Шеф-монтажные работы оплачиваются ЗАКАЗЧИКОМ на условиях 30% авансового платежа общей стоимости шеф-монтажных работ на расчётный счёт ПОДРЯДЧИКА в течение 5-ти рабочих дней с момента подписания настоящего Договора, 60% после уведомления ЗАКАЗЧИКА об готовности отгрузки оборудования со склада Поставщика или ж/д станции. Окончательный расчет в размере 10% производится в течение пяти дней с момента подписания Акта выполненных работ сторонами настоящего Договора.
Гарантия:
Продавец гарантирует качество в течение 12 месяцев начиная с даты установки.
Стоимость полной линии с НДС, с транспортировкой 70,000USD -/ DDU Москва.

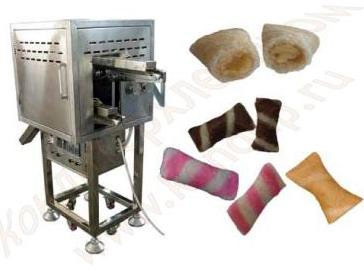

Опционное оборудование: по желанию «Заказчика» завод-изготовитель предлагает машину для формования и выпечки одноцветных и двухцветных вафельных подушечек с начинкой или без нее.

Стоимость машины с НДС, с транспортировкой 16,000USD -/ DDU Москва.
