Участок растаривания

1. Назначение

Участок растаривания предназначен для для растаривания мешков с мукой в промежуточный бункер с одновременным просеиванием.

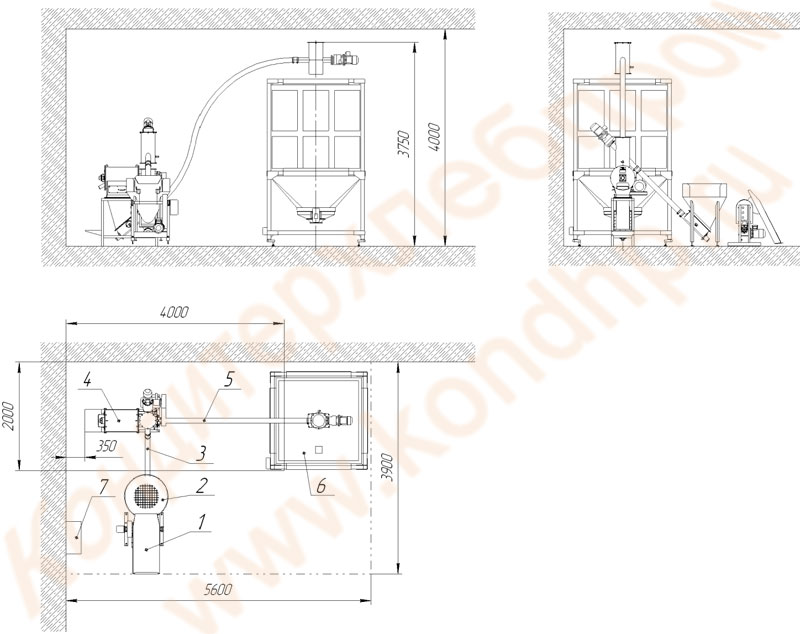

Рис.1 Схема участка. 1 – мешкоопрокидыватель ; 2 – бункер загрузочный ;
3 – транспортер шнековый, наклонный; 4 – мукопросеиватель ;
5 –транспортер шнековый, наклонный; 6 - бункер тканевый; 7 – щит управления.

2. Описание

Из силосов для промежуточного хранения муки (тканевых или стеклопластиковых, в зависимости от выбора их расположения) мука пневмотранспортом подается в мукопросеиватель. В мукопросеивателе происходит отделение от муки посторонних, в том числе и металлических примесей, ее просеивание. Просеянная мука также пневмотранспортом поступает в дозатор сыпучих компонентов, откуда в заданных дозах согласно рецептуре подается в тестомес. Щит управления дозатором предусматривает возможность переключения дозирования муки на различную сортность. Система управлением участком включает в себя систему учета прихода/расхода продукта из силосов (посредством тензометрических датчиков), управление пневмотранспортом и мукопросеивателем. Управление дозатором, а также учет расхода муки с дозатора, осуществляется с его собственного щита управления.

3. Технические характеристики

3.1. Мешкоопрокидыватель :
  • грузоподъемность - 60 кг;
  • высота поверхности лопаты в горизонтальном положении - 1000 мм;
  • время опрокидывания - 5,6 сек;
  • материал исполнения - сталь Ст3 окрашенная;
  • мощность привода - 0,37 кВт (взрывозащищенный);
  • габариты - 1017х710х1120 мм;
  • масса - 120 кг.
3.2. Бункер загрузочный :
  • объем бункера - 0,12 м?;
  • материал исполнения - нерж. сталь;
  • габариты - 812х812х1148 мм;
  • масса - 39 кг.
3.3. Транспортер шнековый:
  • диаметр трубы - 90 мм;
  • длина шнека – 2 м;
  • материал загрузочного и разгрузочного устройства – Ст.3 окрашенная;
  • материал спирали - легированная сталь;
  • материал трубы - ПВХ;
  • датчик наличия продукта в грузоприемном устройстве;
  • датчик забития;
  • тип привода - тянущий;
  • мощность привода - 2,2 кВт.
3.4. Мукопросеиватель:
  • материал исполнения – черная сталь окрашенная;
  • наличие рамы под мукопросеивателем;
  • производительность - 1500 кг/час;
  • размер ячейки установленного сита/диаметр проволоки - 3,2 мм / 0,6 мм;
  • размер ячейки сменного сита/диаметр проволоки - 4 мм / 0,6 мм (для влажной муки);
  • частота вращения ротора - 700 об/мин;
  • мощность привода – 2,2 кВт (взрывозащищенный);
  • габариты - 1250х720х1470 мм;
  • масса - 200 кг.
3.5. Транспортер шнековый:
  • диаметр трубы - 90 мм;
  • длина шнека – 5 м;
  • материал загрузочного и разгрузочного устройства – Ст.3 окрашенная;
  • материал спирали - легированная сталь;
  • материал трубы - ПВХ;
  • датчик наличия продукта в грузоприемном устройстве;
  • датчик забития;
  • тип привода - тянущий;
  • мощность привода - 2,2 кВт.
3.6. Бункер тканевый :
  • объем бункера – 5,1 м? (также имеются бункера с объемом 8,5 и 18 м?);
  • материал металлоконструкции - сталь Ст-3, окрашенная;
  • материал виброднища - сталь Ст-3, окрашенная;
  • габариты - 1800х1800х3080 мм;
  • масса - 470 кг;
  • наличие тензометрических датчиков;
  • наличие автономного индикатора, показывающего текущий вес муки в бункере;
  • включение и выключение виброднища бункера тканевого происходит с имеющихся щи-тов управления дозированием, которые управляют шнеками, уводящими муку из бункера.
3.7. Щит управления:
  • включение/выключение транспортеров шнековых поз.3 и 5, мукопросеивателя поз.4;
  • выключение транспортеров шнековых поз.3 и 5, мукопросеивателя поз.4 при аварийной ситуации;
  • защита от перегрузки приводов;
  • защита питающей сети от короткого замыкания.
4. Спецификация оборудования:

Поз. Наименование оборудования Кол-во Цена, руб. Стоимость, руб. с НДС
1 Мешкоопрокидыватель  1
2 Бункер загрузочный  1
3 Транспортер шнековый,   (2 м) 1
4 Мукопросеиватель 1
5 Транспортер шнековый,   (5 м) 1
6 Бункер тканевый  1
7 Щит управления 1


5. Стоимость, порядок оплаты, срок изготовления

Стоимость оборудования в составе участка растаривания – по запросу

Стоимость доставки обсуждается дополнительно.

Стоимость шефмонтажа и пуско-наладки обсуждается дополнительно.

Срок изготовления оборудования 35-40 рабочих дней. Может меняться в зависимости от загрузки производства.

Гарантия на оборудование 12 месяцев.

Предпочтительный порядок оплаты оборудования:

- 60% предоплата;
- 30% перед отгрузкой оборудования;
- 10% после подписания актов монтажа и пусконаладки.
