Циркуляционный стол дисковый, овальный с приводом марки ЦСД-2500 и ЦСД -3600

Циркуляционный стол дисковый, овальный с приводом марки ЦСД-2500 и ЦСД -3600
Артикул:
2529
Под заказ
Количество:

Циркуляционный стол дисковый (далее по тексту ЦСД) предназначен для приёма из конвейерной печи и накопления готовых выпеченных хлебопекарных изделий размерами не менее 60х60 мм для последующей их раскладки на лотки или в ящики. Циркуляционный стол дисковый, овальный изготавливается длиной 2500 и 3600 мм и обозначается соответственно ЦСД -2500 и ЦСД-3600. Диски и борта конвейера изготовлены из нержавеющей стали.

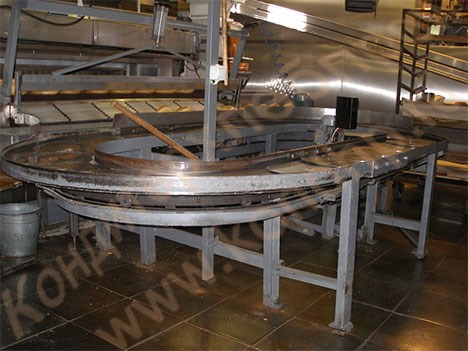

Непрерывно двигающийся ЦСД увлекает за собой выпеченные изделия и равномерно распределяет их по всей своей поверхности. Устанавливается ЦСД вдоль устья выгрузки сетчатой тоннельной печи.

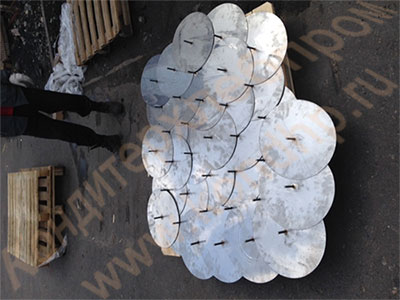

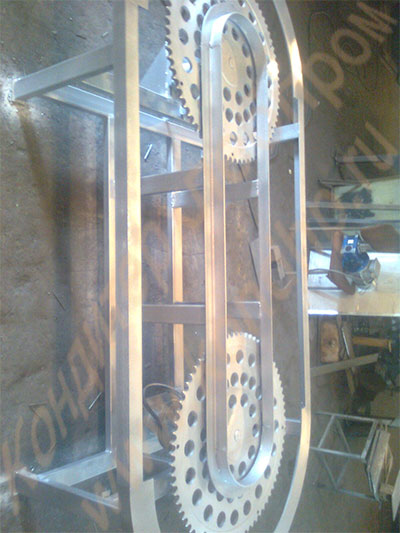

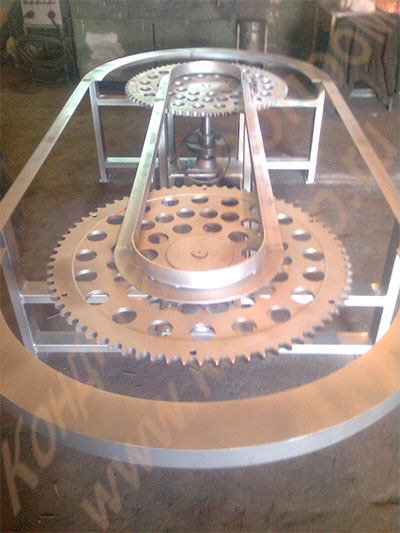

Структурно ЦСД включает в себя каркас, по поверхности которого движется дисковый конвейер, состоящий из круглых пластин (дисков). Оси пластин (дисков) устройства монтируются во втулки тяговой цепи. Цепь ЦСД движется от звездочки, которая расположена горизонтально и сидит на валу редуктора.

Технические характеристики

№ п/п Параметр ЦСД-2500 ЦСД-3600
1.1. Тип непрерывный
1.2. Максимальный вес продукта на столе, кг 100 125
1.3. Скорость движения стола, м/с 0,13
1.4. Диаметр диска, мм 400
1.5. Количество дисков на столе, шт 23 32
1.6. Материал дисков нержавейка
Мощность электродвигателя, кВт 0,75 1,1

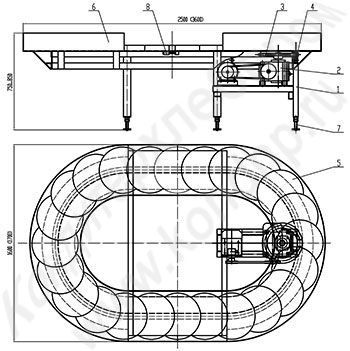

1.7. Габаритные размеры (ДхШхВ), мм 2500х1700х750 3600х1700х750
1.8. Масса, кг 250 350
