Транспортирующие системы с безосевой спиралью, позволяют сделать процесс транспортировки сыпучих материалов экономичнее и эффективнее с точки зрения энергозатрат и времени проведения операций. Их популярность обосновывается огромным перечнем транспортируемых материалов.

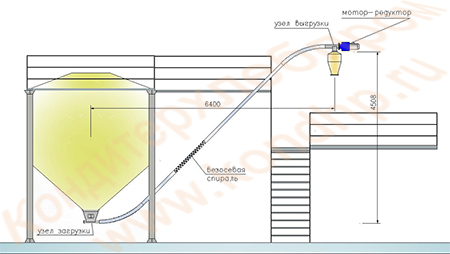

1.Транспортирующие системы типа ТС с гибкой несущей безосевой спиралью

Диаметр: от 55 до 125 мм.
Назначение: транспортировка сыпучих материалов с насыпным весом до 1100 кг в куб метре.
Производительность шнековых транспортеров ТС от 0,3 до 20 кубометров в час.

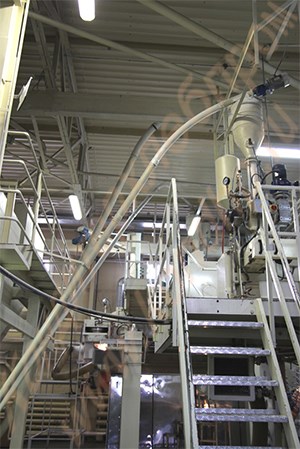

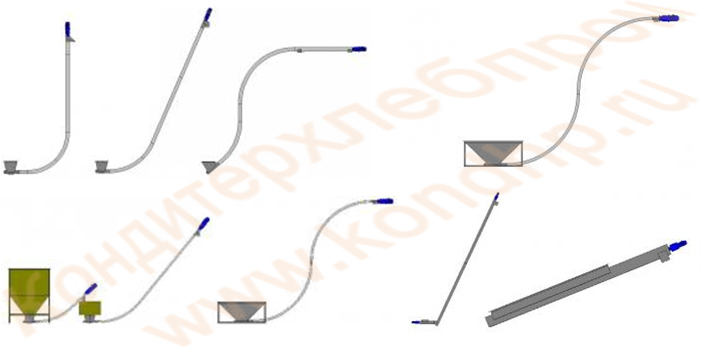

Имеют возможность транспортирования по изгибам и наклонам, включая вертикальный подъем до 10 метров. Длина не более 30 метров.



Возможно изготовление транспортирующих систем из нескольких последовательно работающих транспортеров.


Технические характеристики транспортеров серии ТС (с гибкой спиралью)

Тип Диаметр трубо-провода, мм Максимальная длина/высота одного транспортера Производи-тельность, м3/ч Мощность эл. двигателя
кВт
Размер продукта, мм
ТС-55 55 30/10 м. до 0,7 0,55-0,7 ≤5
ТС-75 75 30/10 м. до 3 1,1-1,5 ≤5
ТС-90 90 25/10 м. до 7 1,5-2,2 ≤12
ТС-125 125 25/10 м. до 20 1,5-2,2 ≤30
  • Радиус поворота транспортера в ПВХ исполнении — 1600 мм, в стальном - 2000мм.
  • Указанная в таблице максимальная производительность транспортеров типа ТС зависит от физических свойств продукта (сыпучесть, абразивность и т.п.)

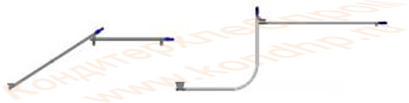

Винтовой конвейер с гибкой несущей спиралью можно замкнуть в кольцо. Такая схема используется при необходимости загрузки продукта в большое количество приемных устройств.
В этом случае несущая спираль шнека не вращается, а движется поступательно. Длина транспортеров достигает 150 метров.

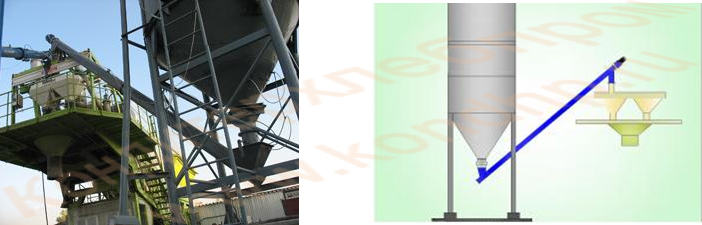

2.Транспортирующие системы типа ТР с жесткой несущей спиралью

Диаметр: от 90 до 450 мм (спираль для транспортера большего диаметра изготавливается под заказ). Назначение: транспортировка практически любых сыпучих грузов с неограниченным насыпным весом и размером абразивных материалов. Производительность от 0,5 до 300 кубометров в час.

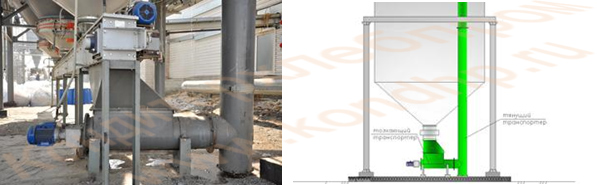

Транспортирование может происходить при углах наклона от 0 до 45 градусов с одним приводом.



При работе с двумя приводами угол неограничен (до вертикального).

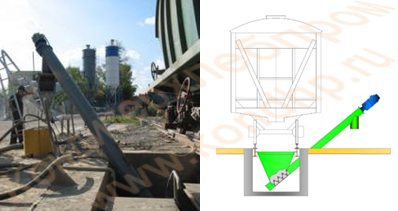

Разгрузка железнодорожного вагона "ХОППЕР" винтовым спиральным транспортером.



Технические характеристики транспортеров серии ТР (с жесткой спиралью)

Тип Максимальная
длина с одним приводом, м
Максимальная длина
(с перегрузом), м
Производительность,
м3/ч
Мощность
эл. двигателя, кВт
Размер частиц продукта,
мм
ТР 110-130 До 13 До 36 До 2 0,75-3,0 ≤ 10
ТР 130-150 До 13 До 36 До 6 0,75-5,5 ≤ 60
ТР 150-200 До 13 До 36 До 20 0,75-7,5 ≤ 80
ТР 200-300 До 13 До 36 До 50 1,5-11 ≤ 100
ТР 300-350 До 13 До 36 До 120 2,2-22 ≤ 150
ТР 350-400 До 13 До 36 До 150 5,5-22 ≤ 200


3. Комплектующие и дополнительное оборудование

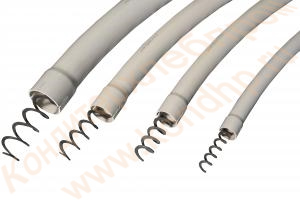

а) спирали гибкие, в т.ч. нержавеющие


Диаметры, мм Шаг,
мм
Размеры профиля, мм
наружный внутренний ширина толщина
38 22 31 8 4
38 22 50 8 3,3
61 37 42 12 4,7
68 44 50 12 4,7
95 66 66 14,5 4,7
Спирали гибкие нержавеющие
61 37 42 12 4,7
68 44 50 12 4,7
95 66 66 14,8 4,7

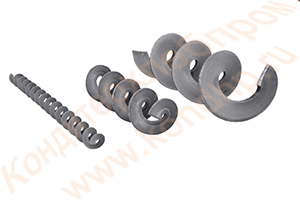

б) жесткие спирали

Диаметры, мм Шаг,
мм
Толщина профиля
условная, мм
наружный внутренний
75 27 80 6
90 34 90 8
108 38 92 8
110 34 110 6
120 38 120 6
120 38 120 8
130 38 130 8
140 38 140 8
150 49 150 8
150 49 150 10
180 60 180 12
180 60 120 12
200 61 200 12
230 76 230 12
250 80 250 15
280 89 280 12
300 102 300 15
315 102 315 15
350 102 350 20
500 140 500   12


в) трубы и изгибы

Для винтовых шнеков с гибкой спиралью используются специальные трубы из ПВХ с антистатическими добавками и стальные трубы, в т. ч. нержавеющие. И те и другие на одном конце имеют раструб с прорезями для соединения и стяжки хомутом. Стандартная длина прямых труб 3 метра, Параметры изгибов:
  • из ПВХ длина 1,25 м, радиус 1,6 м, угол поворота 45 гр.,
  • из стали длина 1,5 или 3 м, радиус 2,0 м, угол поворота 45 или 90 гр.
Жёсткие спирали работают только в стальных трубах.

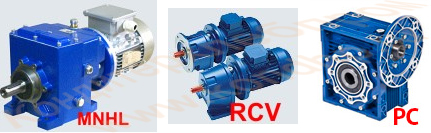

г) приводы (мотор-редукторы)

В качестве приводов транспортёров применяются высококачественные мотор-редукторы

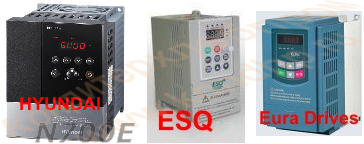

д) частотные преобразователи (инверторы)

Применяются для плавного запуска, регулировки производительности и защиты по току и напряжению



4. Транспортируемые материалы (список далеко не полный)

Аспирационная пыль
Алюминиевая пудра
Минеральный порошок
Волокна
Глюкоза
Горчица
Графит
Древесные отходы
Жатый виноград
Стружка металлическая
Пластики дробленые
Полибутан: гранулы
Полистирол: гранулы, порошок, отходы
Полиэтиленовые гранулы
Пшеница
Пыль: различные виды
Различные виды зерна
Различные виды силоса
Разрыхлители хлеба
Рис
Сахар
Семя тыквы
Сера
Замороженные товары
Известь(порошок и гранулы)
Ил
Какао-зерна и порошок
Картофельные отходы
Кокс
Кора/кожура-отходы
Корица
Корунд
Крахмал
Кукуруза/зерно: силос
Манная крупа
Сланец  дробленый
Сода
Солома: рубленая
Соя
Стальные гранулы
Стеклообразный камень
Столярные отходы
Сульфат алюминия
Табак
Тонер (порошок)
Удобрения
Фундук
Хмель
Цемент
Мел
Металлические опилки
Минеральные порошки
Молочный сахар
Мука
Мясокостная мука
Обрезки дерева
Опилки
Зерноотходы
Шламы буровые
Песок
Пепел (зола): летучий, горячий
Переработанный кокосовый орех
Перетертые порошки
Отсев
Циклонный пепел
Торфяные брикеты
Алмазная пыль
Аскорбиновая кислота
Бумажные шарики
Все виды специй
Гипс: порошок
Горох
Гравий
Груши
Желатин
Пластмасса: гранулированная, измельченная, молотая
Полимеры
Пеллеты
Прессованные брикеты
Пробковые гранулы
Противопожарный порошок
Пыль
Различные виды гранул
Различные виды порошков
Различные виды стиральных порошков
Рапс
Резиновый порошок
Рожь
Семена
Сено рубленое
Семя подсолнуха
Зерно, фасоль
Измельченный мусор
Картон (измельченный)
Кирпичи (лом, отходы)
Кормовые шарики, силос
Кофе (зерна,порошок)
Кристаллы
Крышки для бутылок
Литейные отходы
Мак
Сажа
Слюда
Солод
Соль
Стекло: лом, порошок
Стеклянные крошки
Сульфат натрия
Тальк
Угольная пыль
Фисташки
Хлебные крошки
Медь( порошок и шарики)
Мелкие отходы
Минералы молотые и дробленые
Молочный порошок
Мрамор:гранулы, пудра
Мюсли
Негашеная известь
Обрывки кабеля
Отруби-отходы
Пенообразующие: материалы
ПВХ композиции
Шарики (пластмасс, дерево, корм)
Шкварки (остатки топленого сала)
Яблоки
Чай: листовой, гранулированный
Шелуха семян
Щебень
Яичная скорлупа
Торф резаный
