Транспортеры шнековые, винтовые: наклонные и горизонтальные

Артикул:
1397
Есть в наличии
Количество:

Транспортеры шнековые, винтовые: наклонные и горизонтальные







Транспортеры шнековые наклонные

ТШН-20
D спирали –160мм,
D кожуха –180 –188мм.
Длина, мм                Варианты исполнения
ТШ с эл/двигателем ТШ + м/редуктор* ТШ без привода
L=3000
L=4000
L=6000
L=9000
L=12000
L=15000
ТШН-40
D спирали – 200мм,
D кожуха – 214–220мм.
L=3000
L=4000
L=6000
L=9000
L=12000
L=15000
ТШН-60
D спирали – 250мм,
D кожуха – 275мм.
L=3000
L=4000
L=6000
L=9000
L=12000
L=15000


Транспортеры шнековые горизонтальные

ТШГ-20
D спирали – 160мм,
D кожуха –180–188 мм
Длина, мм                   Варианты исполнения
с эл/двигателем с м/редуктором без привода
L=3000
L=4000
L=6000
L=9000
L=12000
L=15000
ТШГ-40
D спирали – 200мм,
D кожуха – 214–220мм.
L=3000
L=4000
L=6000
L=9000
L=12000
L=15000
ТШГ- 60
D спирали – 250мм,
D кожуха – 275мм.
L=3000
L=4000
L=6000
L=9000
L=12000
L=15000

Варианты исполнения кожуха:

1) Труба
2) Лоток

Транспортер шнековый в трубе предназначен для транспортирования в горизонтальной плоскости и под углом до 60° к горизонту сыпучих материалов (зерна, продуктов его переработки, химических веществ, сыпучих строительных материалов и т.д.).

Транспортер шнековый представляет собой секционный винт (шнек- диаметром до 900мм.) помещенный в желоб, состоящий из приводной, конечной и промежуточных секций. Секции имеют загрузочные и выгрузные патрубки. Привод винта осуществляется при помощи мотор-редуктора через муфту. По требованию конвейер может дополнительно оснащаться аспирационными патрубками, люками для очистки и т.п.

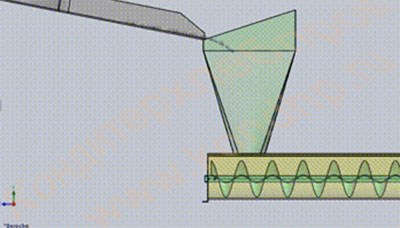

Принцип работы шнекового транспортера - основан на перемещении продукта вращающимся винтом по желобу до выгрузного патрубка.
При изготовлении секций сварка деталей и сверловка отверстий производится в специальных, жестких кондукторах. Это позволяет повысить точность изготовления, что сокращает время и средства при монтаже и исключает наличие уступов на стыках секций. В зависимости от абразивности транспортируемого материала толщина стенки кожуха трубы 3?6мм.

Перо шнека может изготавливаться в виде спирали с равномерным и переменным шагом или в виде поворотных лопаток. Диаметр шнека 106, 150, 200, 250, 320, 400,500, 600,700 и 900мм.
В зависимости от свойств транспортируемого груза устанавливаются подшипники качения или скольжения, а торцевые подшипниковые узлы изготавливаются выносными. Это исключает попадание продукта в подшипники, тем самым повышается надежность работы конвейера.

По специальному требованию Заказчика транспортеры могут изготавливаться из нержавеющей стали или с другими дополнительными особенностями.
