Транспортер круговой поворотный ТКП-620/820/1000

Артикул:
497
Есть в наличии
Количество:

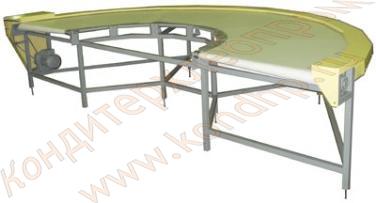

Транспортер круговой поворотный ТКП-620/820/1000

Транспортер поворотный предназначен для передачи изделий с одного транспортера на другой, расположенный с разворотом на 90 или 180 градусов, без нарушения рядности транспортируемых изделий.







Устройство и принцип работы:

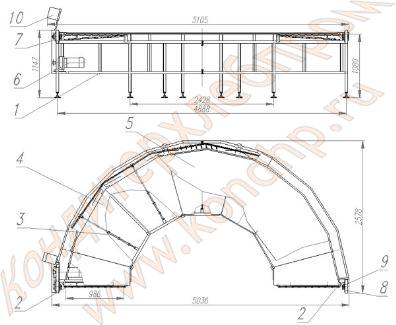

Конвейер поворотный состоит из следующих основных частей:

  • каркас (поз. 1)

  • 2-х концевых рольгангов (поз. 2)

  • поддерживающих роликов (поз. 3)

  • настилов (поз. 4)

  • транспортерной ленты с пружинами (поз. 5)

  • привода (поз. 6)

  • приводной цепной передачи (поз. 7)

  • тяговой цепи с направляющими планками (поз. 8)

  • устройства натяжки тяговой цепи (поз. 9)

  • пульта управления (поз. 10)



Технические характеристики:


1.
Ширина транспортерной ленты, мм
620,820,1000
2.
Привод
мотор - редуктор МЦ2С-63-71-ЦУЗ
3.
Скорость ленты на радиусе 1425 мм, м/мин
6.7 +/- 50%
4.
Радиус поворота ленты, мм

5.
- наружный
2335
6.
- внутренний
1335
7.
Угол поворота, град.
90, 180
8.
Количество тяговых пружин на ленте, шт.
173
9.
Габаритные размеры

10.
- длина, мм
5105
11.
- ширина, мм
2600
12.
- высота, мм
1150
13.
Масса (не более), кг
800
14.
Установленная мощность, кВт
0.75
