Топочные блоки в сборе и газовые горелки блочные ГБГ к печам ФТЛ-2; ХПА-40 и другим печам различной модификации

Топочные блоки в сборе и газовые горелки блочные ГБГ к печам ФТЛ-2; ХПА-40 и другим печам различной модификации
Артикул:
1003
Есть в наличии
Количество:

Топочные блоки в сборе и газовые горелки блочные ГБГ к печам ФТЛ-2; ХПА-40 и другим печам различной модификации


В связи с удорожанием тарифов на газ, предлагаются топочные блоки для печей ХПА и ФТЛ для перевода их на газ низкого давления. Данные топочные блоки оборудованы горелочными устройствами, пультами управления и муфелями и позволяет минимизировать затраты на газ порядка 25%.

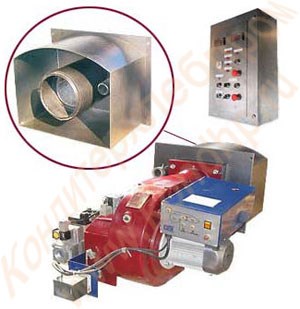

Состав изделия

ФТЛ-2-66 с горелкой ГБГ-18 ХПА-40 с горелкой ГБГ -28
Муфель с горелкой ГБГ -18 Муфель с горелкой ГБГ-28
Электрический щит управления

Технические характеристики

  ФТЛ2-66 с горелкой ГБГ -18 ХПА-40 с горелкой ГБГ -28
Габаритные размеры
длина 855 955
ширина 870 870
высота 480 480
Габаритные размеры электрического щита, мм
длина 446 446
ширина 226 226
высота 550 550
Расход газа, м?/час 18-22 28-30
Потребляемая мощность 1,9 1,9
Номинальное напряжение,В 380/220±10% 380/220±10%
Род тока трехфазный переменный трехфазный переменный
Номинальная частота, Гц 50 50
Габаритные размеры горелки, мм
длина 600 700
ширина 500 500
высота 600 600


Горелка газовая блочная ГБГ предназначена для сжигания природного газа низкого или среднего давления в водогрейных, паровых котлах, воздухонагревателях, сушильных агрегатах, зерносушилках, элеваторах, асфальтосмесителях, нагревательных печах и других теплогенерирующих установках.
Блок управления БУГ-2ТМ-LOGO! позволяет эксплуатацию горелки без постоянного обслуживающего персонала.

Автоматика безопасности обеспечивает прекращение подачи газа
  • при повышении или понижении давления газа перед горелкой;
  • при понижении давления воздуха перед горелкой;
  • при повышении давления в топке котла;
  • при отсутствии факела горелки;
  • при повышении температуры воды на выходе из котла;
  • при повышении и понижении давления воды на выходе из котла;
  • при прекращении подачи электроэнергии.
Отличительные особенности горелки:
  • Высокий уровень безопасности и автоматизации с полной комплектацией КИП и А
  • Экологически чистая горелка с низкими показателями вредных выбросов.
  • Автоматика БУГ-2ТМ-LOGO! на базе программируемого блока ‘SIEMENS’ позволяет быстро скорректировать параметры, а также при необходимости логику работы устройства.
  • Трехпозиционное регулирование тепловой мощности 0-50-100 %.
  • Измеритель-регулятор температуры 2ТРМ1А контролирует температуру теплоносителя с высокой точностью и имеет широкий диапазон регулирования температуры. Это позволяет применять горелку на водогрейных и паровых котлах, воздухонагревателях, нагревательных печах и других теплогенерирующих устройствах не изменяя программы автоматики БУГ-2ТМ-LOGO!
Технические характеристики горелок ГБГ- 11…70

  Типоразмерный ряд
  ГБГ-11ГБГ-14ГБГ-18 ГБГ-28ГБГ-44ГБГ-55 ГБГ-70
Номинальная тепловая мощность мВт 0,11 0,14 0,18 0,28 0,44 0,55 0,70
Присоединительное давление газа, кПа 2 2 2,5 2,5 3,5 3,5 3,5
 Давление воздуха перед горелкой, Па не более 400 400 500 600 800 800 800
Расход газа, м3/ч 12 14 18 28 44 55 70
*Тип автоматики БУГ - 2ТМ - “LOGO 3”
Регулирование тепловой мощности. 0-50-100
Напряжение, В 380
Габаритные размеры, мм Длина 600 600 600 700 750 750 750
Ширина 600 600 600 600 780 780 780
Высота 500 500 500 500 600 600 600
Масса, кг 30 30 30 43 50 50 55
