СИЛОС ДЛЯ МУКИ ХЕ-160А

Артикул:
549
Есть в наличии
Количество:

СИЛОС ДЛЯ МУКИ ХЕ-160А

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ



Силос для муки марки ХЕ-160А (рис.1) предназначен для приемки и бестарного хранения муки на предприятиях хлебопекарной промышленности. Изготовляется по категории 3 по

ГОСТ 15150-69 в климатическом исполнении У.



Техническая характеристика



Вместимость, м 52,9

Плошадь поверхности аэрации, м2 1,2

Диаметр отверстий, мм:

загрузочного для муки . 75

(по требованию заказчика допускается 100 мм)

входного от компрессора 40

выпускного 500

Давление воздуха, подводимого в систему

сводоразрушения, МПа(кгс/см2) 0,08...0,10(0,8...1)

Расход воздуха на сводоразрушение, мЗ/мин 3

Габаритные размеры, мм:

диаметр 2652

высота 12180

Масса, кг 3000

ОПИСАНИЕ КОНСТРУКЦИИ

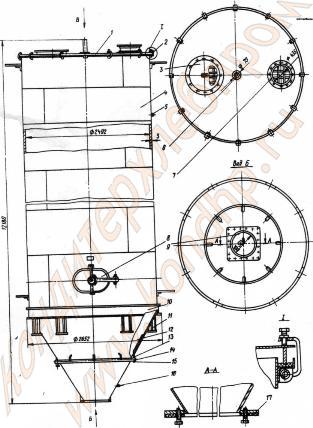

Силос для муки марки ХЕ-160А (рис.2) представляет собой емкость, состоящую из цилиндрической и конической частей, изготовленных из листовой стали. Конусная часть силоса наклонена под углом 60° к горизонту.

Силос состоит из трех основных частей: крышки 1, обечайки 4 и конусного основания 12.

На крышке имеются пазовый люк 3, загрузочный патрубок 6 и отверстие 7, предназначенное для присоединения аспирационной установки или самовстряхивающихся фильтров.

Крышка крепится к корпусу силоса легко откидывающимися скобами 2. В случае возникновения высокого давления внутри силоса скобы откидываются и освобождают крышку.

Обечайка представляет собой цилиндр из листовой стали. В нижней части обечайки имеется закрывающийся герметично пазовый люк 8, предназначенный для доступа внутрь силоса при его очистке, ремонте и осмотре.



Конусное основание состоит из опорного швеллерного кольца 10 со стойками 11, верхнего конуса и переходника 17, который заканчивается разгрузочным отверстием 9.

Для разрушения возможных сводообразований муки в верхнем конусе силоса предусмотрено восемь продувных труб 13, равномерно расположенных по окружности и соединенных с коллектором 14, который приварен снаружи верхнего конуса. Шесть труб направлены по внутренней поверхности конуса вверх, а две -вниз. Коллектор имеет два присоединительных патрубка 15 для подвода сжатого воздуха, один из которых во время эксплуатации силоса заглушается колпаком.

Воздух от компрессора или воздуходувки подается импульсами в коллектор, распределяется по восьми трубам и разрушает своды муки.

Для контроля за заполнением силоса мукой служат датчики уровня 5 и 1 6.

Для присоединения к силосу разгрузителя муки осуществлен переход отверстия с круглого сечения диаметром 500 мм на квадратное размером 500x500 мм. В случае установки разгрузителя муки другого типа или с другими размерами сечения приемных воронок на месте монтажа заказчиком изготовляется и устанавливается дополнительная переходная течка, обеспечивающая переход с отверстия сечением 500x500 мм на отверстие сечением, соответствующим приемной воронке другого разгрузителя муки.

Для удобства транспортирования и монтажа силос поставляется отдельными узлами и деталями, которые собираются заказчиком на месте по сборочным чертежам.
