Рукав разгрузочно-приемный марки М-127, мучные захваты К4-ХСВ, ответная часть (наконечник) к мучному захвату К4-ХСВ

Рукав разгрузочно-приемный марки М-127, мучные захваты К4-ХСВ, ответная часть (наконечник) к мучному захвату К4-ХСВ
Артикул:
1330
Есть в наличии
Количество:

1).Рукав разгрузочно-приемный марки М-127 (рис. 1) предназначен для подачи муки из емкостей автопоезда-муковоза в мукопровод системы аэрозольтранспорта. Он входит в комплект при¬емного оборудования для бестарного хранения и аэрозольтранспорта муки на предприятиях хлебопекарной, макаронной, кондитерской и других отраслей пищевой промышленности.
Изготовляется по категории 1 по ГОСТ 15150-69 в климатических исполнениях:
У - для внутреннего рынка и для экспорта в страны с умеренным климатом;
Т - для экспорта в страны с тропическим климатом.

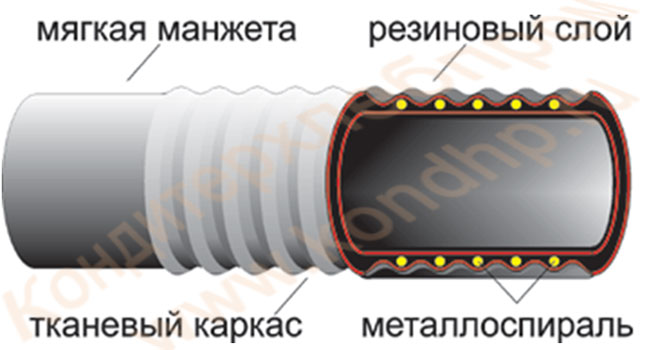

2). Рукава типа М-127 с текстильным каркасом и металлической спиралью, имеющие на концах мягкие манжеты для присоединения их к арматуре, также применяются для всасывания и нагнетания различных жидкостей. Работоспособны при t° от -35°С до +90°С.

3). Рукава типа М-127 с металлической спиралью, антистатические, маслобензостойкие, в том числе, могут применяться для всасывания и нагнетания бензина, топлив и масел, не накапливают статическое электричество и рекомендуются для применения на транспорте, перевозящем ЛВЖ.
Работоспособны при t° от -50°С до +90°С.

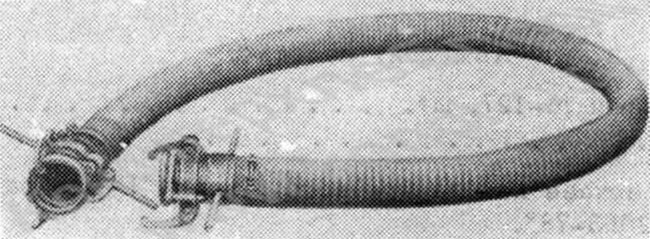

Рис. 1. Рукав разгрузочно-приемный марки М-127



Техническая характеристика

Рабочее давление, МПа (кгс/см2 ) 0,8(8)
Диаметр условного прохода, мм 100
Габаритные размеры, мм:
длина 4400
ширина (по рукояткам) 380
Масса, кг 40

Диаметр (мм) Давление (МПа) Вакуум (МПа) Длина (м)
100 0.8 0.08 4 без наконечников


ОПИСАНИЕ КОНСТРУКЦИИ

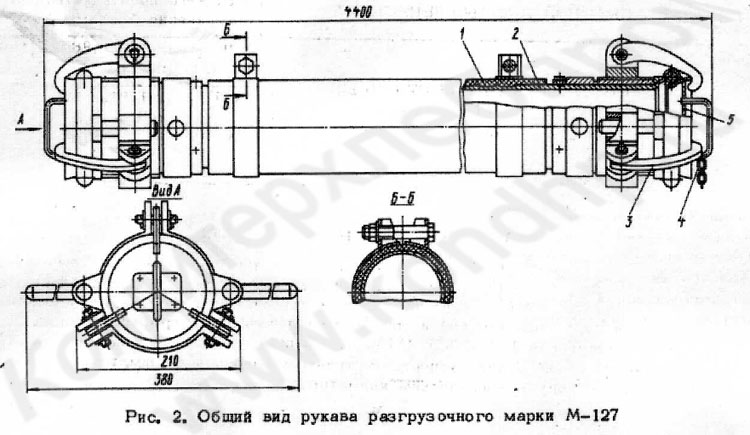

Рукав разгрузочно-приемный марки М-127 (рис. 2) представляет собой резинотканевый шланг 1 с металлическими спиралями, на обоих концах которого имеются наконечники 2. Каждый на-конечник оснащен тремя крюками 3 и винтовой гайкой с рукоятками, с помощью которых рукав присоединяется к приемному щитку и автопоезду-муковозу. Для отвода статического электричества рукав снабжен цепочкой 4. После окончания работы оба конца разгрузочного рукава с целью предохранения от попадания посторонних предметов должны быть закрыты заглушками 5.

Рукав пищевой разгрузочно-приемный марки М-127, Ду=100 мм, длина 4000 мм по цене 8 000 рублей за единицу

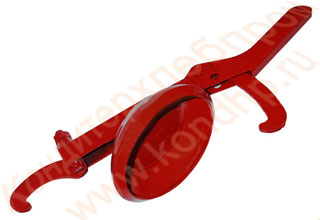

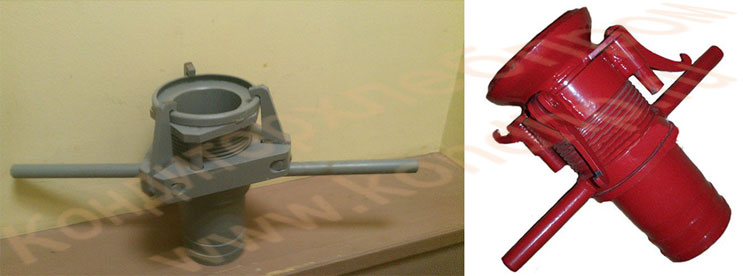

Мучной захват К4-ХСВ (СЕРОГО ЦВЕТА - УСИЛЕННЫЙ), d=100мм, 3-х точечный, соединение (винт +краб) к рукаву М-127 по цене 15 000 рублей за единицу

Мучной захват К4-ХСВ (КРАСНОГО ЦВЕТА - СТАНДАРНЫЙ), d=100мм, 3-х точечный, соединение (винт +краб) к рукаву М-127 по цене 7 500 рублей за единицу

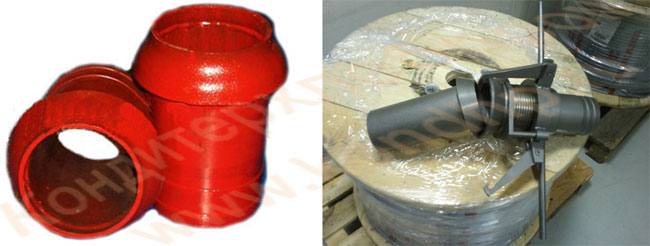

Ответная часть (наконечник СЕРОГО ЦВЕТА - УСИЛЕННЫЙ) к мучному захвату К4-ХСВ, d=100 мм, по цене 4 500 рублей за единицу.

Ответная часть (наконечник КРАСНОГО ЦВЕТА - СТАНДАРНЫЙ) к мучному захвату К4-ХСВ, d=100 мм, по цене 3 000 рублей за единицу.

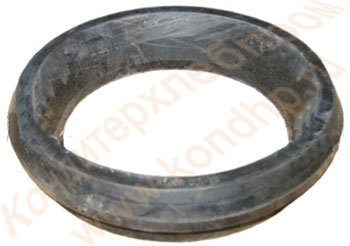

Резиновое, уплотнительное кольцо к мучному захвату усиленному ДУ-100 (конусообразное) по цене 800 рублей за единицу.

Резиновое, уплотнительное кольцо к мучному захвату стандартному ДУ=100 (круглое) по цене 600 рублей за единицу.

Заглушка универсальная к ответной части - наконечнику стальному к захвату К4-ХСВ, Ду=100 мм по цене 3 000 рублей за единицу.
