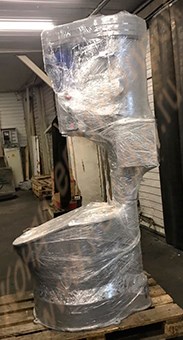

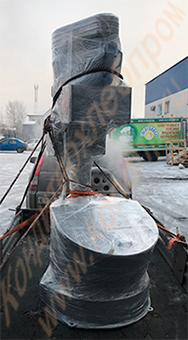

Просеиватель марки П2-П

Артикул:
563
Есть в наличии
Количество:

Просеиватель марки П2-П


Просеиватель марки П2-П предназначен для просеивания, разрыхления и аэрации муки, а также удаления из нее ферромагнитных примесей.
Применяется на предприятиях хлебопекарной промышленности небольшой мощности. Просеиватель изготавливается по 4 категории, ГОСТ 15150-69, в климатических испол¬нениях: УХЛ - для внутреннего рынка и на экспорт в страны с умеренным климатом, Т - на экспорт в страны с тропическим климатом (если иное исполнение для экспорта не указано в заказ-наряде).

Техническая характеристика

Тип Вертикально-центробежный
Производительность, кг/с (кг/ч) 0,348(1250)
Вместимость приемного бункера, м 0,12
Площадь ситовой поверхности, 0,14
Двигатель:
тип 4АХ80А4УЗ
мощность, кВт 1,1
частота вращения, с (об/мин) 25(1500)
Габаритные размеры, мм:
длина 1138
ширина 740
высота 1960
Масса, кг 321


ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

Просеиватель (рис. I) состоит из станины 1, загрузочного бункера 2 с решеткой пре¬дохранительной 3 и крышкой 4, вертикальной трубы 9 со шнеком, просеивательной головки 6, магнитного аппарата 7 и привода 5.

Мука засыпается в приемный бункер, откуда спиральными лопастями и вертикальным шнеком подается в просеивательную головку. Под действием центробежной силы происходит ее двухкратное просеивание: вначале через внутреннее сито, а затем через наружное, бо¬лее мелкое. К наружному ситу мука отбрасывается вращающимся барабаном с наклонными лопастями. Просеянная мука попадает в канал магнитного аппарата, в котором происходит отделение ферромагнитных примесей, а затем направляется через рукав 8 в приготовленную тару.

Все примеси, задержанные внутренним ситом, выносятся шнеком на поверхность вра¬щающегося конуса, откуда центробежной силой сбрасываются в сборник для отходов. Периодическая очистка сборника производится через открывающийся клапан. Ферромагнитные при¬меси периодически удаляются с поверхности магнитов щеткой.

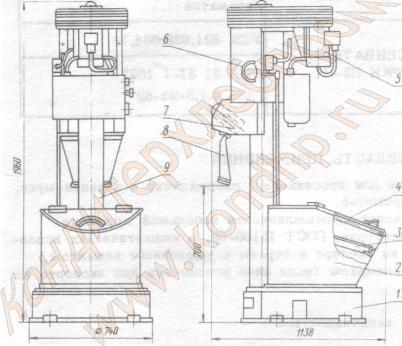

Рис. 1. Общий вид просеивателя марки П2-П
