ПРЕСС-ШНЕК ДЛЯ ПЛАСТИЛИНА ПШ

Артикул:
1182
Есть в наличии
Количество:

ПРЕСС-ШНЕК ДЛЯ ПЛАСТИЛИНА ПШ

1. НАЗНАЧЕНИЕ

1.1 Пресс-шнек марка ПШ (далее шнек) предназначен для формирования пластилина в полосы.
1.2. Пресс-шнек изготовлен в климатическом исполнении УХЛ по категории размещения 4 ГОСТ 15 150-92.

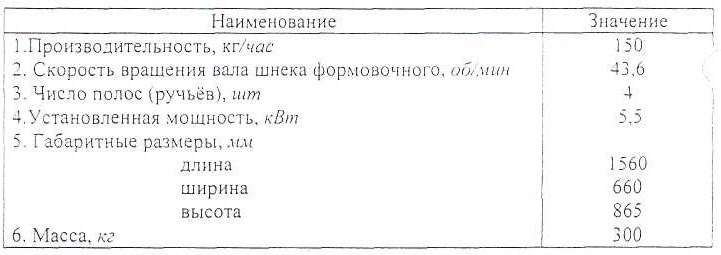

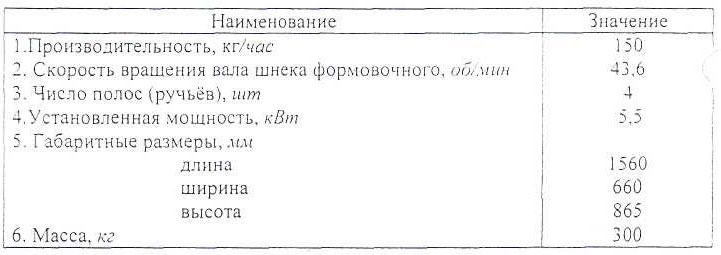

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



3. КОМПЛЕКТНОСТЬ

3.1. Пресс-шнек марка ПШ, поставляется потребителю собранный и упакованный, согласно технической документации.

3.2. В комплект поставки входит:

- пресс-шнек марка ПШ;
- паспорт, с техническим описанием и инструкцией эксплуатации ПШ.ПС;

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Пресс-шнек рис.1 состоит из рамы 1, в нижней части которой установлен привод, состоящий из электродвигателя 2, редуктора З, муфты, цепной 4 и зубчатой 5 передач. На раме установлен корпус 6 с приёмной воронкой. Внутри корпуса размещены два шнека 7. Шнек формовочный - длинный, шнек -подминальный - короткий. Шнеки вращаются навстречу друг другу с разной скоростью. Шнек подминальный имеет скорость больше формовочного. На выходе корпуса установлен мундштук 8 с фигурным наконечником.
Пластилин поступает в приемную воронку, шнеками перемещается к мундштуку. За счет разности скоростей шнеков происходит прессование пластилина. И через наконечник выдавливается в четыре полосы (ручья) с волнистой поверхностью.
