Питатель шлюзовый роторный марки М-122

Питатель шлюзовый роторный марки М-122 (рис. 1) предназначен для подачи муки с помощью воздуха из бункера бестарного хранения или мешкоприемника в систему пневмотранспорта.

Применяется на предприятиях хлебопекарной, кондитерской и макаронной промышленности в комплекте оборудования для бестарного хранения и аэрозольтранспорта муки. Изготовляется по категории 4 по ГОСТ 15150-69 в климатических исполнениях: УХЛ - для внутреннего рынка и для экспорта в страны с умеренным климатом; ТВ или ТС - для экспорта в страны с тропическим климатом.

Рис. 1. Питатель шлюзовый роторный марки М-122





Техническая характеристика

Производительность, т/ч 1, 5.,.7

Рабочее давление, МПа (кгс/см2) 0,247(2,5)

Частота вращения ротора, с-1(об/мин) . . 0,166...0,7(7...42)

Установленная мощность, кВт 1,1

Габаритные размеры, мм 885x630x380

Масса, кг 140



ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

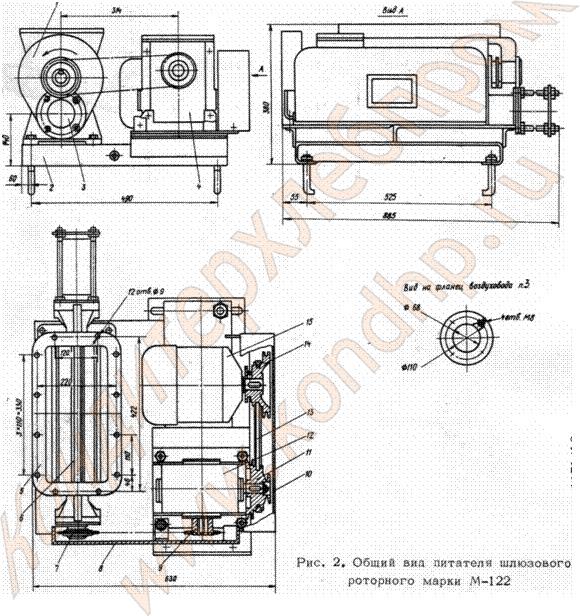

Питатель шлюзовый роторный марки М-122 (рис. 2) состоит из питателя 1 лопастного типа и привода 4, смонтированных на общей плите 2.

В питатель входят: корпус 5, две торцовые крышки, лопастный ротор 6, вращающийся в радиально-сферических подшипниках, и патрубок.

Привод питателя состоит из электродвигателя 15, червячного редуктора 12, двух трехступенчатых шкивов 11 и 14, соединенных клиновым ремнем 13, и цепной передачи со звездочками 7 и 9. Привод закрыт ограждениями -8 и 10. Питатель фланцем корпуса крепится к фланцу выпускного отверстия конуса бункера.

При работе питателя мука поступает из бункера в корпус питателя, затем в отсеки вращающегося лопастного ротора, который переносит ее в нижнюю часть питателя. Поступающий под давлением через входной патрубок воздух смешивается с мукой и увлекает ее через выходной патрубок в мукопровод.

Воздухопровод присоединяют к фланцу 3 питателя. Производительность питателя изменяется с помощью ступенчатых шкивов.
