НАСОСЫ ПЛАСТИНЧАТО-РОТОРНЫЕ И ШЕСТЕРЕНЧАТЫЕ ДЛЯ ПЕРЕКАЧИВАНИЯ ГЛАЗУРИ

НАСОСЫ ПЛАСТИНЧАТО-РОТОРНЫЕ И ШЕСТЕРЕНЧАТЫЕ ДЛЯ ПЕРЕКАЧИВАНИЯ ГЛАЗУРИ
Артикул:
934
Есть в наличии
Количество:

НАСОСЫ ШЕСТЕРЕНЧАТЫЕ И ПЛАСТИНЧАТО-РОТОРНЫЕ ДЛЯ ПЕРЕКАЧИВАНИЯ ГЛАЗУРИ, ПАТОКИ, ПРАЛИНЭ




Назначение:
Предназначены для подачи глазури из нижней ванны в разливочную головку глазировочной машины, а также перекачивания других вязких, пластичных жиросодержащих пищевых масс ( какао тертое, пюре, патока, пралиновые массы, сгущеное молоко и других).

Устройство и принцип работы:
А).Основными частями пластинчатых насосов являются корпус, ротор и пластины - замыкатели. Ротор выполнен в виде цилиндра, на боковой поверхности которого имеются радиальные пазы с находящимися в них пластинами, последние прижимаются к корпусу центробежной силой и могут легко перемещаться в пазах ротора. При вращении ротора наружные торцы пластин все время прижаты к внутренней поверхности корпуса. Во время работы насоса на всасывающей стороне образуется разрежение и перекачиваемая масса заполняет пространство между соответствующими пластинами. Пластины необходимое давление на жидкость и вытесняют ее в нагнетательный патрубок. Так как ротор расположен эксцентрично, то при вращении его пластины, находясь непрерывно в соприкосновении со стенкой корпуса, то уходит в ротор, то выдвигается из него. Пластинчатые насосы, как и шестеренчатые, обладают реверсивностью, т.е. при изменении направления вращения ротора они изменяют направление потока в трубопроводах.

Б). Принцип работы шестеренчатого насоса заключается в следующем: глазурь, патока, пралинэ и т.д. поступают через всасывающий патрубок, захватываются вращающимися зубьями шестерен и заполняют свободные промежутки между ними и стенками корпуса, а затем порциями нагнетаются в трубопровод. Всасывающая и нагнетающая поверхность образуется в зависимости от направления вращения вала электродвигателя.

Насос пластинчато – роторный Насос шестерёнчатый
Для обогрева корпуса температура теплоносителя (воды)+35…+70 град. цельсия.; Обогрев корпуса,теплоноситель вода, фторопластовое уплотнение
При перекачке шоколадной глазури производительность от 40 до 60 л/мин; При перекачке шоколадной глазури производительность до 15 л/мин
Частота вращения  до 85 об\мин; Частота вращения до 50 об\мин;
Потребляемая мощность 1.5 кВт;
Число лопастей 4;
Потребляемая мощность 0.75 кВт;
Число зубьев 9;
Напор от 0,6 до 2,0 кг. / кв. см. Напор до 5-ти бар
Габариты - 332 х 294 х 295мм
Вес 35 кг.
Габариты - 251 х 228 х 274мм;
Вес 18 кг.

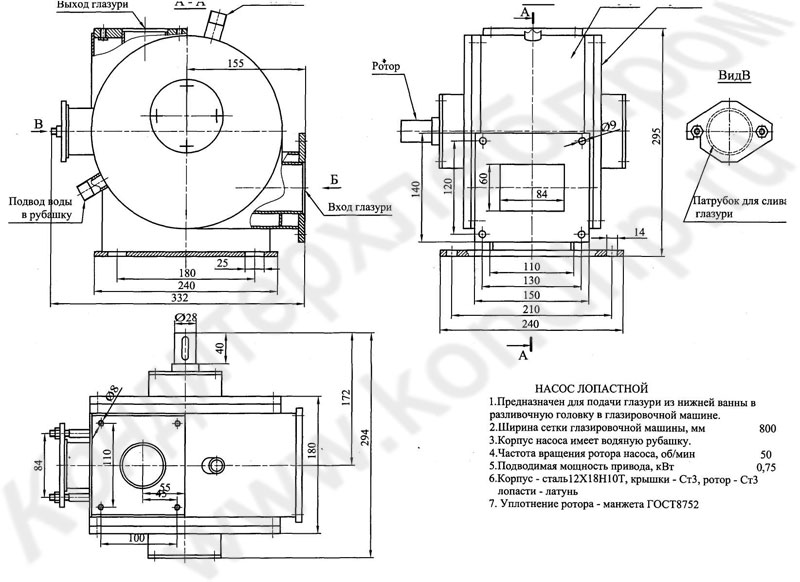

Схема насоса лопастного:

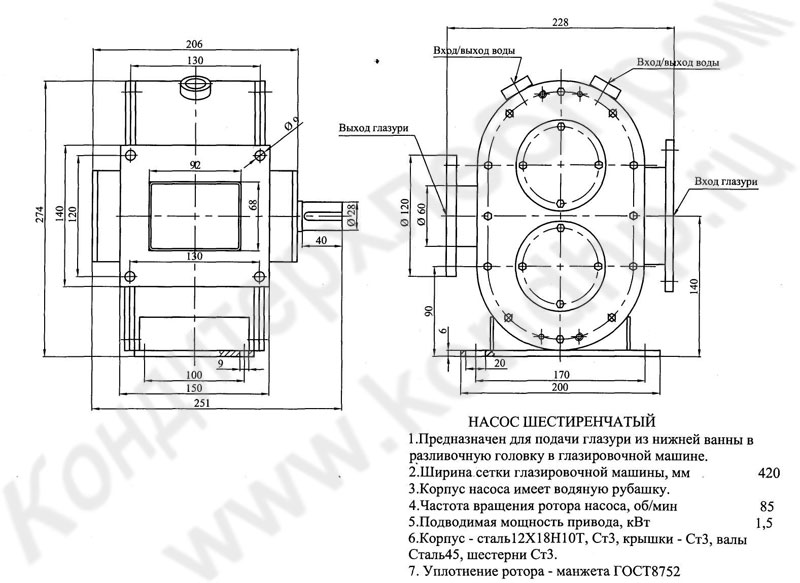

Схема насоса шестеренчатого:
