Машина резки пластилина РП

Артикул:
1115
Есть в наличии
Количество:

Машина резки пластилина РП

1. НАЗНАЧЕНИЕ

1.1. Машина резки пластилина марки РП (далее резчик пластилина) предназначена для резки пластилина на куски.
1.2. Резчик пластилина изготовлен в климатическом исполнении УХЛ по категории размещения 4 ГОСТ 15150-69

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование Значение
1. Производительность, кг/час
2. Установленная мощность, кВт
3. Скорость движения ленты транспортера, м/сек
4. Давление воздуха, кг/см2
4. Ширина ленты транспортера, мм
5. Габаритные размеры, мм
длина
ширина
высота
6. Масса, кг
зависит от пресс-шнека
1,1
0,2
4,0
160

2320
590
1260
250

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

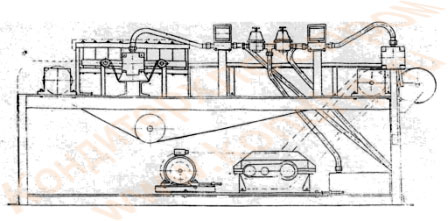

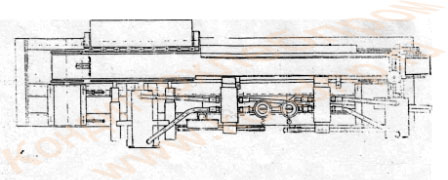

Резчик пластилина РП (рис.1) состоит из рамы, в нижней части которой установлен привод, состоящий из электродвигателя, редуктора, клиноременной передачи и пневмо- системы.
На раме установлен транспортер, состоящий из барабанов приводного, натяжного, промежуточного, ленты и боковых роликов. На оси приводного барабана установлен мерительный ролик регулирующего устройства, который взаимодействует с конечным выключателем пневмоцилиндра, передающим возвратно-поступательное движение резаку. На уровне натяжного барабана установлен упор, который воздействует на конечный выключатель, включающий пневмоцилиндр реверса. На реверсе крепится направляющая, которая подает пластилин к резательной рамке.
Пневмосистема состоит из воздухораспределителя, регуляторов давления, двух пневмоцилиндров, предохранительных клапанов, манометров и рукавов для воздуха.
Пластилин в несколько ручьёв поступает на промежуточный стол и далее на транспортер. При переходе на транспортер пластилин разрезается резаком на равные куски заданной длины. Транспортер перемещает куски до упора, где с помощью направляющей реверса они подаются к резательной рамке, которая разрезает их на более мелкие куски, попадающие далее на приемный стол.
