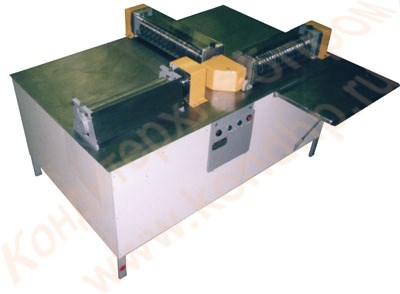

Машина для прокатки по толщине и резки дисковыми ножами в продольном и поперечном направлении конфетных масс

Машина для прокатки по толщине и резки дисковыми ножами в продольном и поперечном направлении конфетных масс
Артикул:
1058
Есть в наличии
Количество:

Машина для прокатки по толщине и резки дисковыми ножами в продольном и поперечном направлении конфетных масс



Назначение:
Машина предназначена для калибровки по толщине и резки дисковыми ножами в продольном и поперечном направлениях грильяжных, ирисных, сбивных и других конфетных масс.

Техническая характеристика
Производительность, кг/ч до 350
Габариты прорезаемого пласта, мм 500х600х20
Рекомендуемые габариты стандартного корпуса конфеты, мм (могут быть другими по желанию Заказчика) 40х19х16
Габариты нестандартного корпуса конфеты, мм (согласно техническому заданию Заказчика) 100х40х16
Время прокатки пласта, с 7
Время резки пласта, с 2
Привод прокатки: мотор-редуктор МЦ2С-63-35,5-ЦУЗ ГОСТ20721-75 (N=0,75 кВт, выходной вал-п=35,5 об/мин)
Продольная резка:
-размер между ножами по осям, мм 20,5 (может быть другим по желанию Заказчика)
-диаметр дисковых ножей, мм 130
-частота вращения дискового барабана, об/мин 28
-частота вращения рифленого вала, об/мин 35,5

Устройство и принцип действия

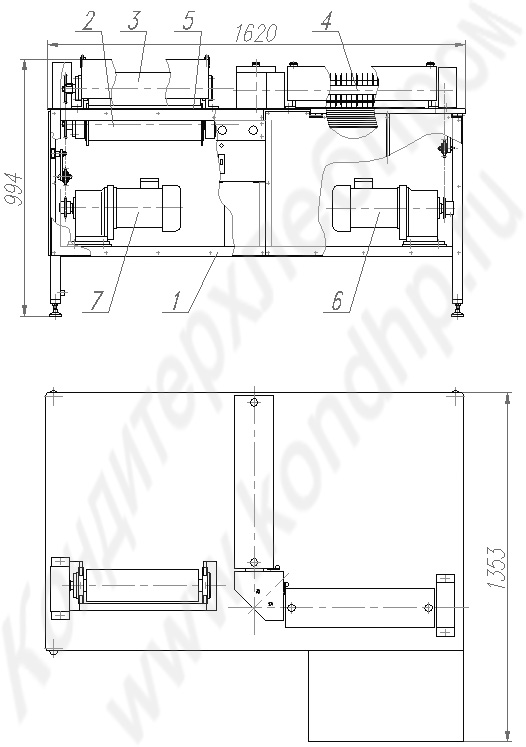

Машина для прокатки и резки конфетных масс состоит из рамы поз.1, на нижнем основании которой смонтирован привод прокатки поз.7, состоящий из мотора-редуктора, передающего посредством цепной передачи вращательный момент на нижний и верхний барабаны поз.2 и3.
Конфетную массу укладывают на тонкий металлический лист поз.5 и прокатывают образующими обоих барабанов до нужной толщины. Затем пласт передают на механизм резки поз.4 и производят резку в поперечном и продольном направлениях.
Привод резки, расположенный также на нижнем приводе рамы, представляет собой мотор-редуктор, связанный цепной передачей с дисковым и рифленым барабанами продольной резки, который в свою очередь через коническую пару зубчатых колес передает момент вращения на дисковый барабан поперечной резки. Рифленые валы, служат для восприятия нагрузки при прорезке пласта. Все это составляет механизм резки поз.4
Размеры корпусов конфет, получаемые при резке конфетного пласта, могут варьироваться в соответствии с техническим заданием Заказчика. В случае необходимости, вместе с машиной поставляются сменные ножевые группы (в сборе) под размер корпуса конфеты, необходимый Заказчику, что позволяет быстро осуществить переналадку машины под выпуск корпусов конфет с другими размерами. Машина незаменима при выпуске конфет с ореховыми наполнителями
