НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Дежеопрокидыватель марки А2-ХОД предназначен для опрокидывания деж вместимостью 330 л с целью выгрузки теста в бункеры тестоделительных машин.
Применяется на предприятиях хлебопекарной и кондитерской промышленности. Дежеопрокидыватель изготавливается по 3 категории, ГОСТ 15150-69, в климатических исполнениях: У - для внутреннего рынка и на экспорт в страны с умеренным климатом и Т - на экспорт в страны с тропическим климатом.

Техническая характеристика

Грузоподъемность, кН 5
Время подъема и опрокидывания, с 15
Высота подъема дежи (расстояние от нижней кромки опрокинутой дежи до пола), мм 410
Угол поворота дежи при опрокидывании, ...° 110±5
Двигатель:
тип
мощность, кВт
частота вращения, c-1;(об/мин)

4A90L6УЗ
1,5
16,7 (1000)
Габаритные размеры, мм:
длина
ширина
высота

1550
1820
1450
Масса, кг 670

ОПИСАНИЕ КОНСТРУКЦИИ



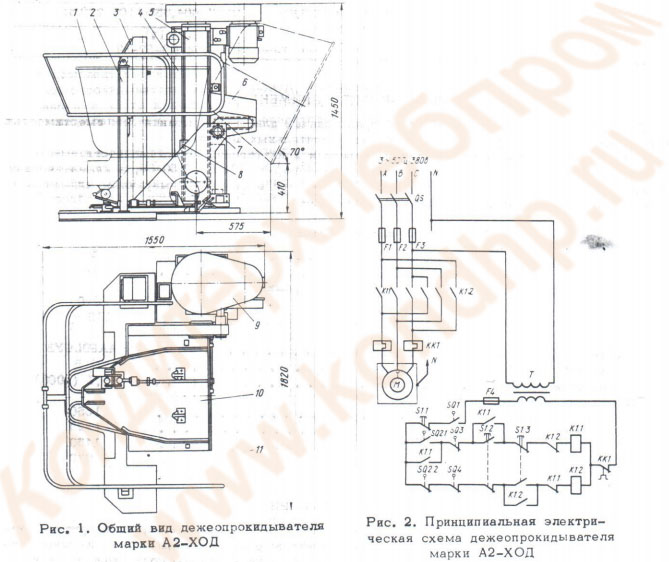

Дежеопрокидыватель А2-ХОД (рис. 1) состоит из колонны 5 двутаврового сечения; каретки 8, подвижно закрепленной на колонне посредством роликов; площадки 10, шарнирно закрепленной на каретке и имеющей ролик 7, опирающийся на наружную полку колонны и удерживающий площадку в горизонтальном положении. Ролик обеспечивает поворот площадки при помощи головки 6.
В верхней части колонны опрокидывателя расположен привод, состоящий из двигателя и клиноременной передачи, который приводит во вращение подъемный винт, установленный внутри колонны. Подъемный винт закрыт быстросъемным кожухом 4, клиноременная передача - специальным щитком 9.
Для удобства накатывания дежи на площадку дежеопрокидыватель оборудован специальной чугунной плитой 11 литой конструкции. Плита имеет направляющие для ходовых колес и ролика дежи.
Ограждение 1 рабочей зоны дежеопрокидывателя установлено на плите и выполнено из труб. В качестве одной стойки ограждения используется пульт управления 3, в качестве другой - стойка 2 из трубы сварной конструкции.
Ограждение рабочей зоны оборудовано электроблокировкой, не позволяющей включать привод при открытом ограждении.
Площадка оборудована электроблокировкой, не допускающей подъема площадки при не запертой фиксатором деже. На колонне установлено два конечных выключателя, выключающих привод в конечных положениях каретки.



ПРИНЦИП РАБОТЫ

При открытом ограждении на площадку накатывают дежу с тестом. При этом пружинное запорное устройство автоматически запирает ее. Палец дежи, попав в отверстие блок-стойки, нажимает на систему рычагов, которая в свою очередь воздействует на конечный выключатель блокировки фиксации дежи.
Ограждение закрывают, замыкая цепь блокировки ограждения, и нажатием на кнопку "Вверх" включают привод. Каретка поднимается вверх, ролик площадки катится по ручью головки, и площадка с дежой опрокидывается на угол 110°.
Нажатием на кнопку "Вниз" каретку возвращают в горизонтальное положение.
Ограждение поднимают нажатием на педаль, пружинный фиксатор утапливается и дежа выкатывается.
Безопасность при работе дежеопрокидывателя в период перегрузки (если не сработал конечный выключатель останова) обеспечивается при помощи срезающего штифта на шкиве подъемного винта (см. рис. 3).
Принципиальная электрическая схема дежеопрокидывателя представлена на рис. 2.

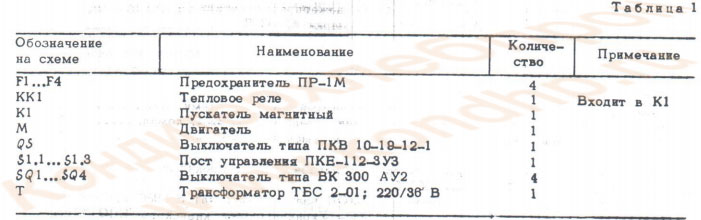

Перечень основных элементов электрооборудования дан в табл. 1.

Принципиальная кинематическая схема дежеопрокидывателя представлена на рис. З.

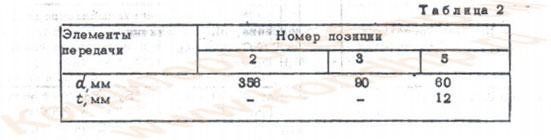

Характеристика элементов передачи приведена в табл. 2.
План расположения отверстий под фундаментные болты показан на рис. 4.

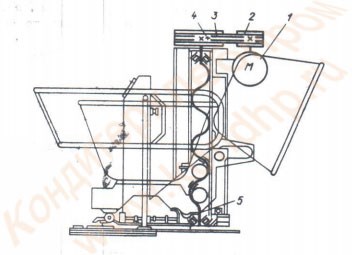

Рис. 3. Принципиальная кинематичекая схема дежеопрокидывателя марки А2-ХОД: 1 - двигатель; 2,3 - шкивы клино-ременной передачи; 4 - штифт предохранительный; 5 - вал-винт
